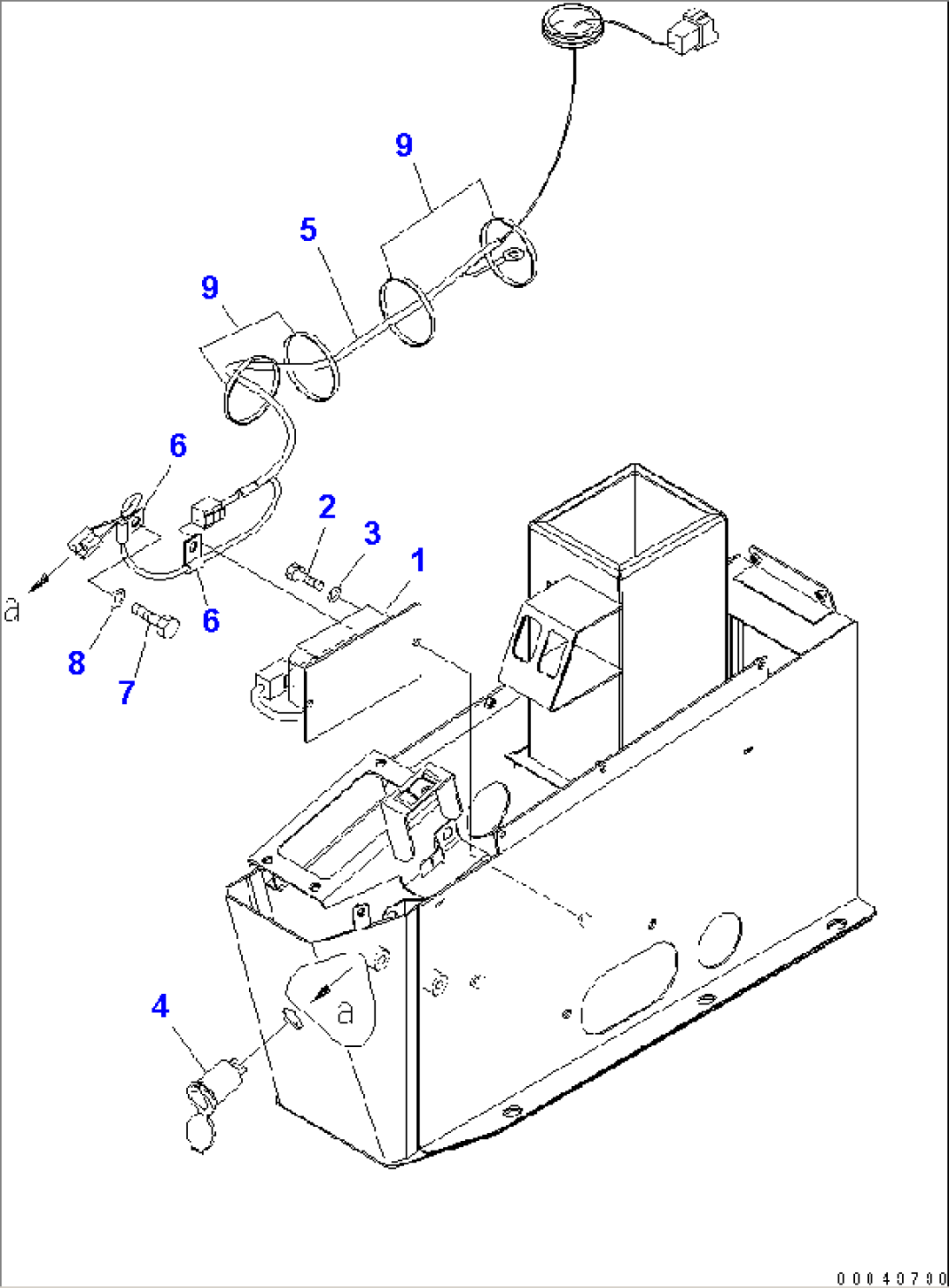

FLOOR (CONSOLE BOX) (12V DC)(#2611-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
122U-06-22251CONVERTER2471-
201010-80612BOLT2001-
301643-30623WASHER2001-
4198-Z11-2640SOCKET ASS'Y2001-
556D-06-26460WIRING HARNESS2001-
604434-50510CLIP2001-
701010-81016BOLT2001-
801643-31032WASHER2001-
908034-20823BAND2001-
