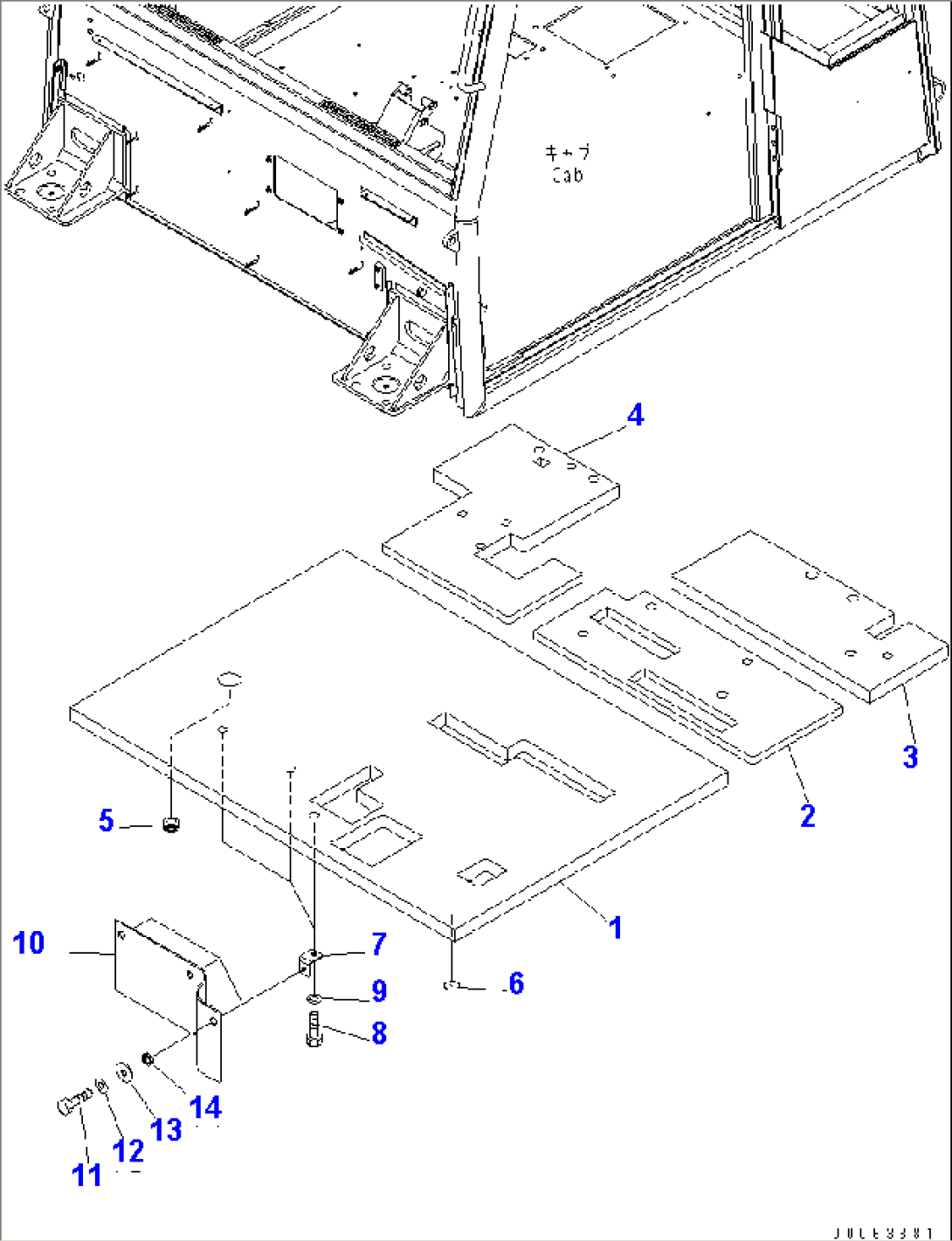

FLOOR (FLOOR)(#7001-7011)
Komatsu HM400-2R S/N 7001-7078 · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-54-25211 | SHEET | 7001-7011 | |
| 2 | 56D-54-25220 | SHEET | 7001-7011 | |
| 3 | 56D-54-25230 | SHEET | 7001-7011 | |
| 4 | 56D-54-25241 | SHEET | 7001-7011 | |
| 5 | 09415-02520 | CAP | 7001-@ | |
| 6 | 04431-30000 | PLATE | 7001-@ | |
| 7 | 56B-54-21770 | BRACKET | 7001-@ | |
| 8 | 01010-81020 | BOLT | 7001-@ | |
| 9 | 01643-31032 | WASHER | 7001-@ | |
| 10 | 56B-54-28780 | SHEET | 7001-7011 | |
| 11 | 01010-81025 | BOLT | 7001-@ | |
| 12 | 01643-31032 | WASHER | 7001-@ | |
| 13 | 113-43-31380 | WASHER | 7001-@ | |
| 14 | 417-43-16210 | WASHER | 7001-@ |
