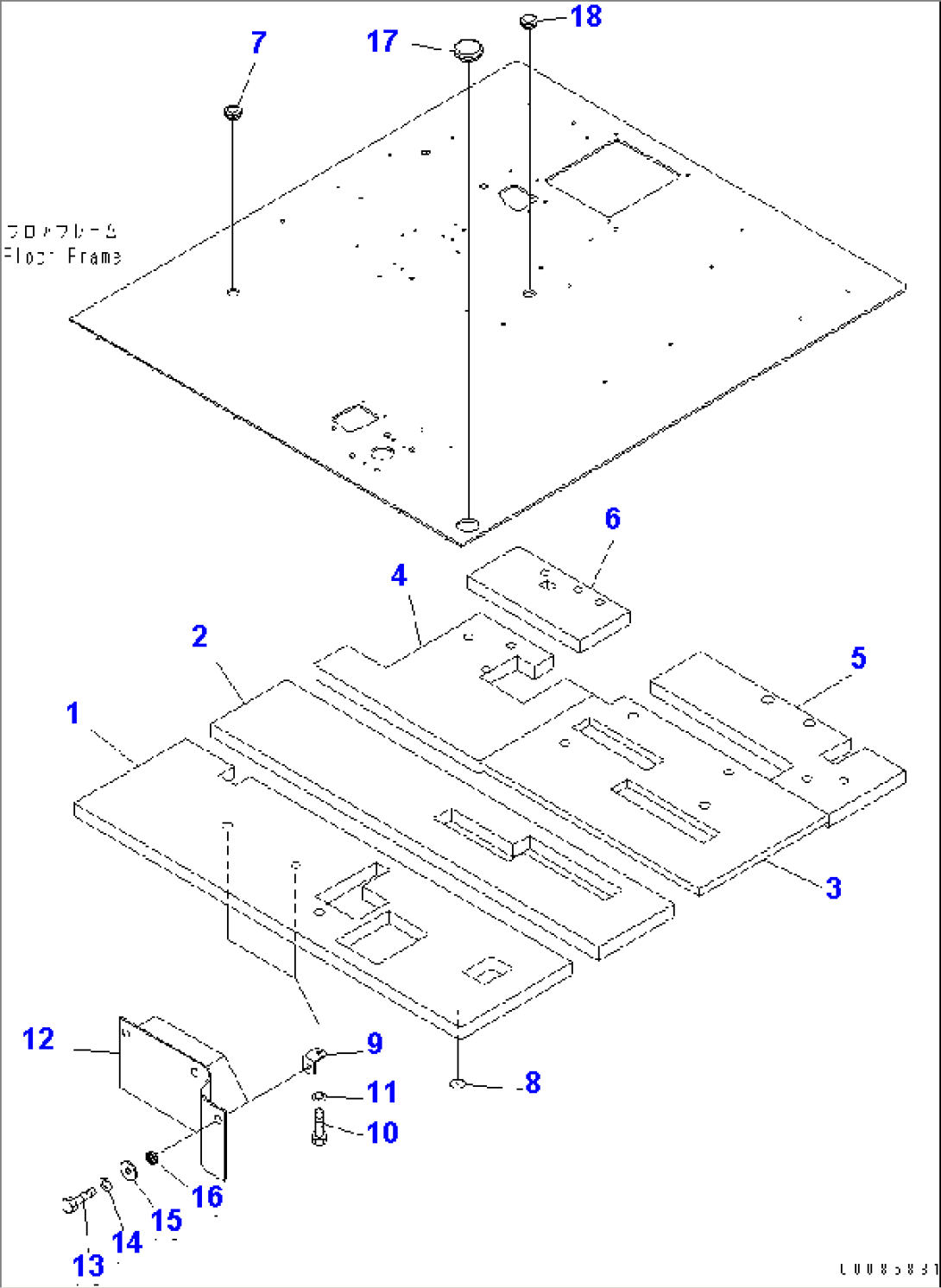

FLOOR (FLOOR)(#7020-)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-54-25310SHEET7020-
256C-54-25320SHEET7020-
356C-54-25330SHEET7020-
456C-54-25340SHEET7020-
556C-54-25350SHEET7020-
656C-54-25360SHEET7020-
709415-02520CAP7001-
804431-30000PLATE7001-
956B-54-21770BRACKET7001-
1001010-81020BOLT7001-
1101643-31032WASHER7001-
1256B-54-28880SHEET7020-
1301010-81025BOLT7001-
1401643-31032WASHER7001-
15113-43-31380WASHER7001-
16417-43-16210WASHER7001-
1709415-05022CAP7020-
1809415-02520CAP7020-
