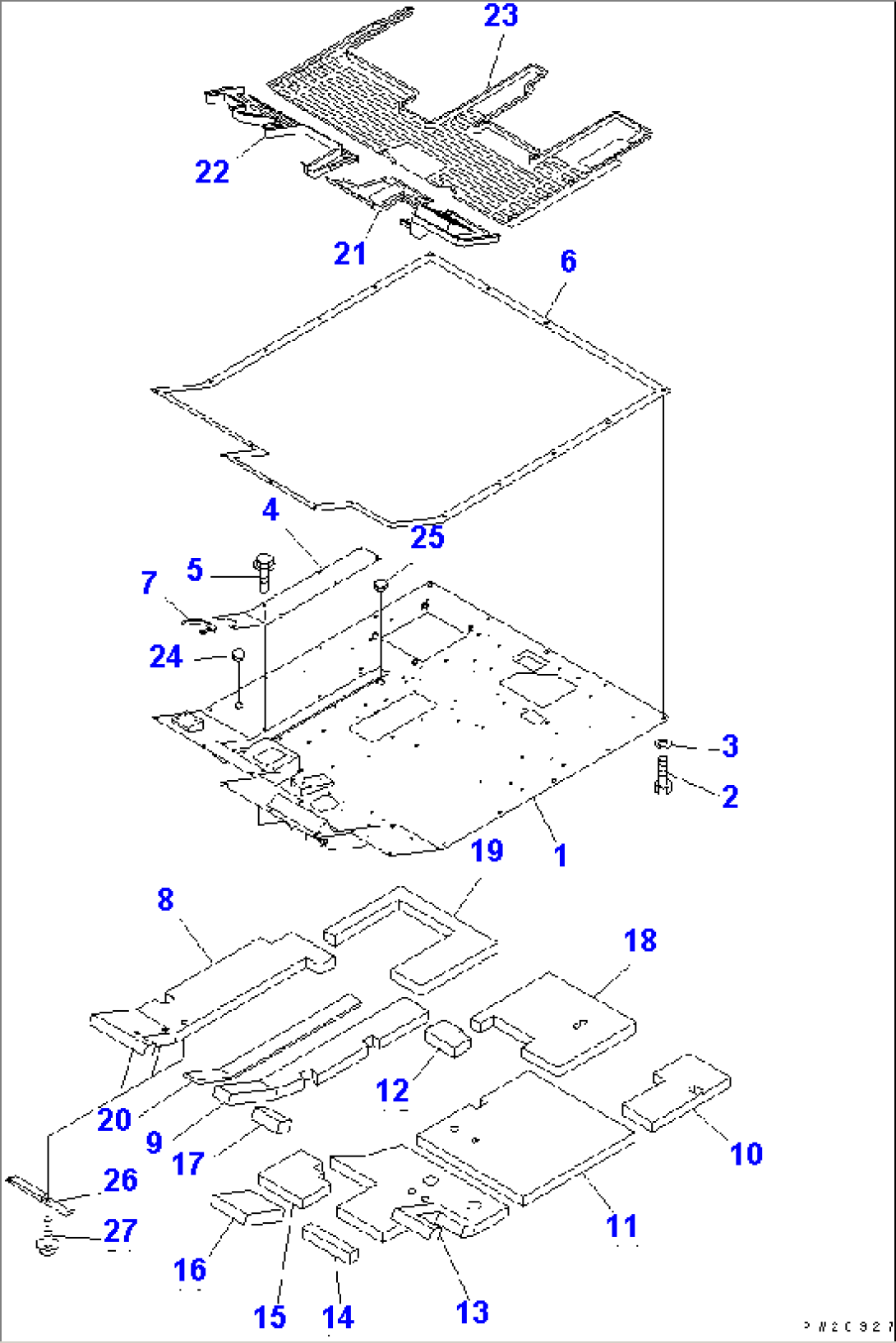

FLOOR FRAME AND MAT

Komatsu HM400-1L S/N A10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-15362FLOORA10001-
201010-81030BOLTA10001-
301643-31032WASHERA10001-
456B-54-15322COVERA10001-
501435-01014BOLTA10001-
656B-54-15341SEALA10001-
722T-55-11970FINISHERA10001-
856B-54-15213SHEETA10001-
956B-54-15223SHEETA10001-
1056B-54-15232SHEETA10001-
1156B-54-15243SHEETA10001-
1256B-54-16692SHEETA10001-
1356B-54-15265SHEETA10001-
1456B-54-15190SHEETA10001-
1556B-54-15272SHEETA10001-
1656B-54-16611SHEETA10001-
1756B-54-16652SHEETA10001-
1856B-54-16740SHEETA10001-
1956B-54-16681SHEETA10001-
2056B-54-16750SHEETA10001-
2156B-54-15773MATA10001-
2256B-54-15783MATA10001-
2356B-54-15792MATA10001-
2409415-02520CAPA10001-
2509415-02512CAPA10001-
2656B-54-16920HOLDERA10001-
2701435-01014BOLTA10001-
