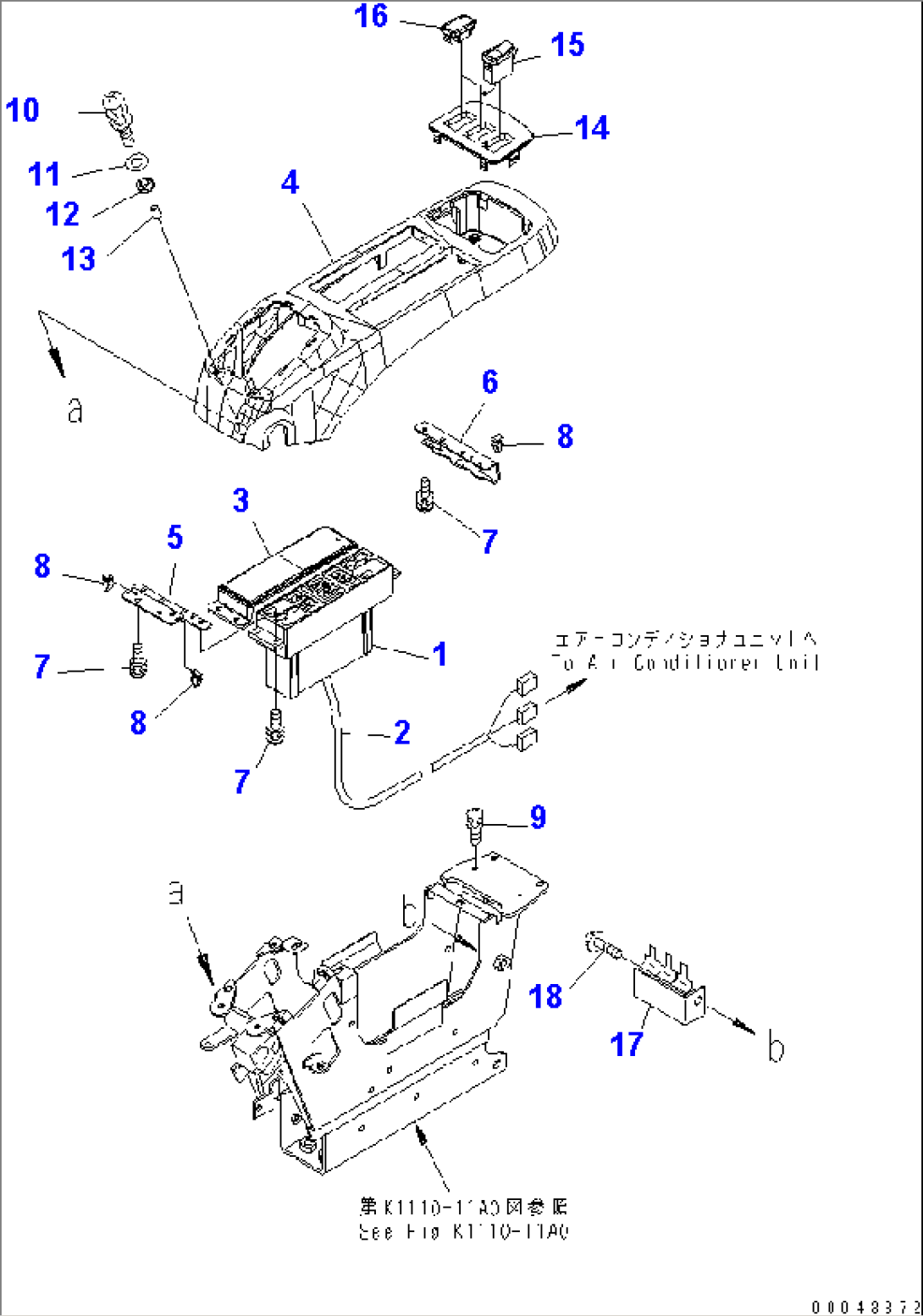

FLOOR FRAME (CONSOLE, L.H.) (UPPER) (WITH AIR CONDITIONER)(#30001-)
Komatsu PC1250SP-8 S/N 30001-30157 (ECOT3) (FOR SP) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 20Y-979-6141 | CONTROL PANEL ASS'Y | 30001- | |
| 2 | 20Y-979-6151 | WIRING HARNESS | 30001- | |
| 3 | 22U-43-22550 | COVER | 30001- | |
| 4 | 208-43-71680 | COVER | 30001- | |
| 5 | 22U-43-22220 | PLATE | 30001- | |
| 6 | 22U-43-22230 | STAY | 30001- | |
| 7 | 01023-60516 | SCREW | 30001- | |
| 8 | 20Y-06-23770 | CLIP | 30001- | |
| 9 | 01023-60620 | SCREW | 30001- | |
| 10 | 01023-60625 | SCREW | 30001- | |
| 11 | 01640-20610 | WASHER | 30001- | |
| 12 | 208-43-71610 | CUSHION | 30001- | |
| 13 | 208-43-71620 | PIPE | 30001- | |
| 14 | 22U-43-22120 | PANEL | 30001- | |
| 15 | 20Y-06-31350 | SWITCH ASS'Y | 30001- | |
| 16 | 22U-06-22320 | COVER | 30001- | |
| 17 | 22U-43-22451 | BRACKET | 30001- | |
| 18 | 01435-01020 | BOLT | 30001- |
