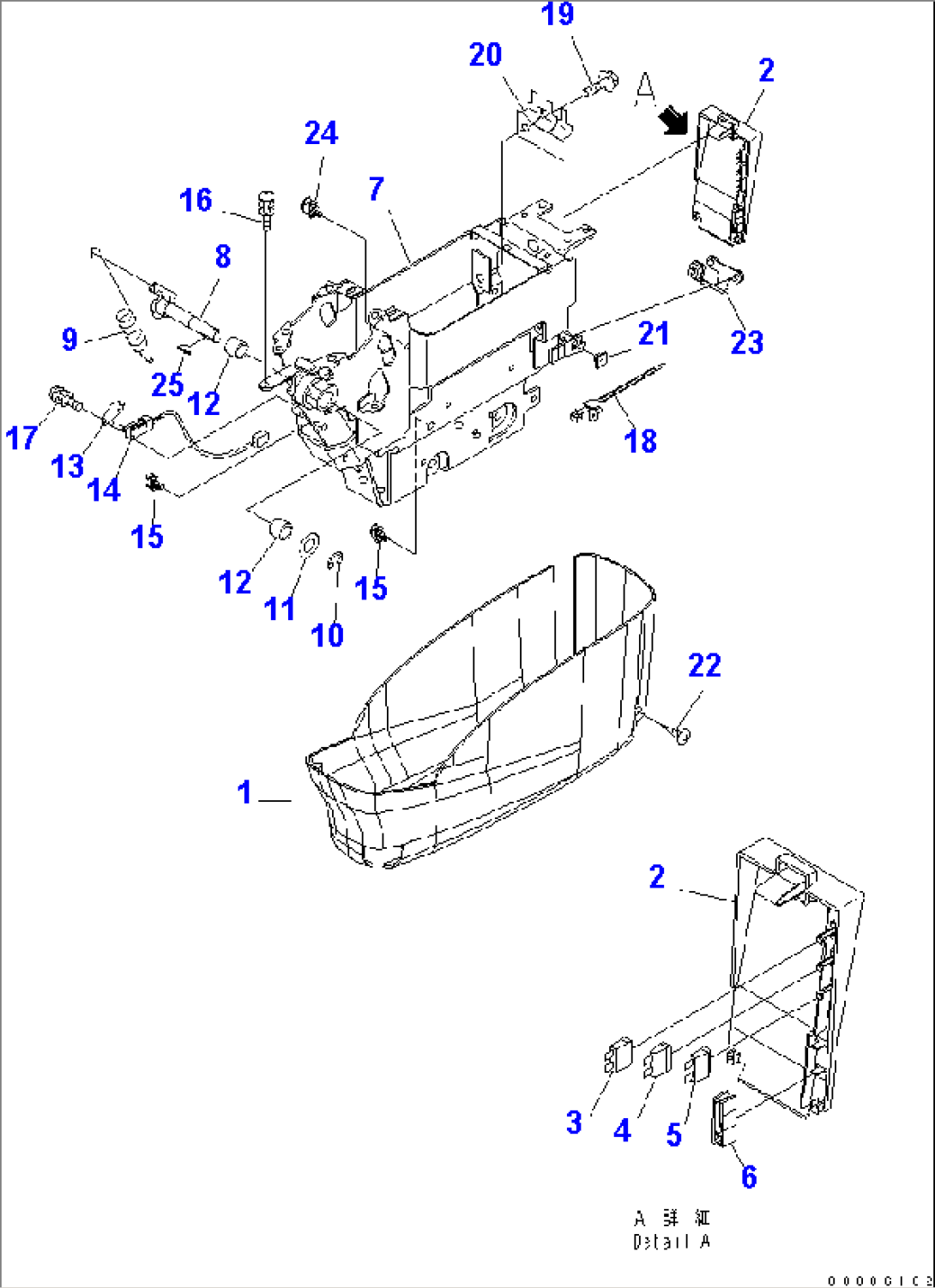

FLOOR FRAME (CONSOLE) (LOWER) (L.H.)

Komatsu PC800SE-7 S/N 40001-UP (OVERSEAS VERSION) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
122U-43-22310COVER40001-
22U-43-22320COVER ASS'Y40001-
308041-01000FUSE, 10A40001-
408041-02000FUSE, 20A40001-
508041-02500FUSE, 25A40001-
622U-43-22340PULLER40001-
720Y-43-31410FRAME40001-
820Y-43-31431SHAFT40001-
920Y-43-31420SPRING40001-
1020Y-43-31440RING40001-
1120Y-43-31450RING40001-
1206124-01616BEARING40001-
1322U-06-22490PLATE40001-
1422U-06-22360SWITCH ASS'Y40001-
1522U-43-22410CLIP40001-
1601023-60616SCREW40001-
1701023-60320SCREW40001-
1822U-43-22430CLIP40001-
1901435-01020BOLT40001-
2022U-43-22450BRACKET40001-
2122U-43-23270BASE40001-
2201370-00512SCREW40001-
2322U-06-22440BRACKET40001-
2422U-43-23260CLIP40001-
2504010-00519KEY40001-
