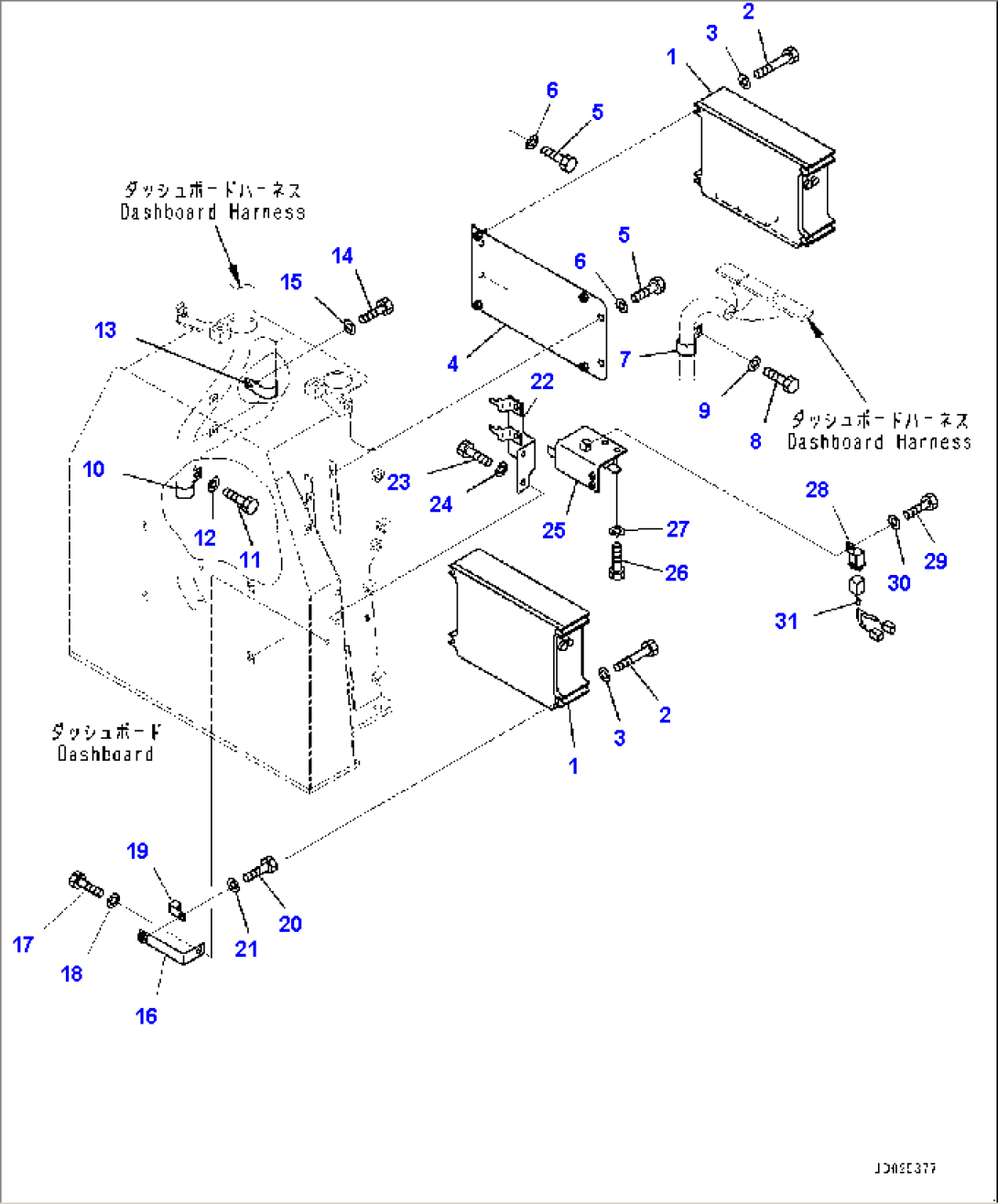

Floor Frame, Controller (#30147-)
Komatsu D475A-5E0 S/N 30147-UP (MINING SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 7830-34-2005 | Controller | 30147- | |
| 2 | 01010-80885 | Bolt | 30147- | |
| 3 | 01643-30823 | Washer | 30147- | |
| 4 | 198-06-62212 | Plate | 30147- | |
| 5 | 01010-80816 | Bolt | 30147- | |
| 6 | 01643-30823 | Washer | 30147- | |
| 7 | 20Y-62-15951 | Clip | 30147- | |
| 8 | 01010-81225 | Bolt | 30147- | |
| 9 | 01643-31232 | Washer | 30147- | |
| 10 | 04434-52712 | Clip | 30147- | |
| 11 | 01010-81225 | Bolt | 30147- | |
| 12 | 01643-31232 | Washer | 30147- | |
| 13 | 04434-53410 | Clip | 30147- | |
| 14 | 01010-81016 | Bolt | 30147- | |
| 15 | 01643-31032 | Washer | 30147- | |
| 16 | 6204-21-5590 | Bracket | 30147- | |
| 17 | 01010-80820 | Bolt | 30147- | |
| 18 | 01643-30823 | Washer | 30147- | |
| 19 | 04434-53410 | Clip | 30147- | |
| 20 | 01010-80820 | Bolt | 30147- | |
| 21 | 01643-30823 | Washer | 30147- | |
| 22 | 198-06-62291 | Plate | 30147- | |
| 23 | 01010-80820 | Bolt | 30147- | |
| 24 | 01643-30823 | Washer | 30147- | |
| 25 | 198-06-63910 | Bracket | 30147- | |
| 26 | 01010-80820 | Bolt | 30147- | |
| 27 | 01643-30823 | Washer | 30147- | |
| 28 | 569-06-61960 | Relay | 30147- | |
| 29 | 01010-80616 | Bolt | 30147- | |
| 30 | 01643-30623 | Washer | 30147- | |
| 31 | 198-06-63920 | Wiring Harness | 30147- |
