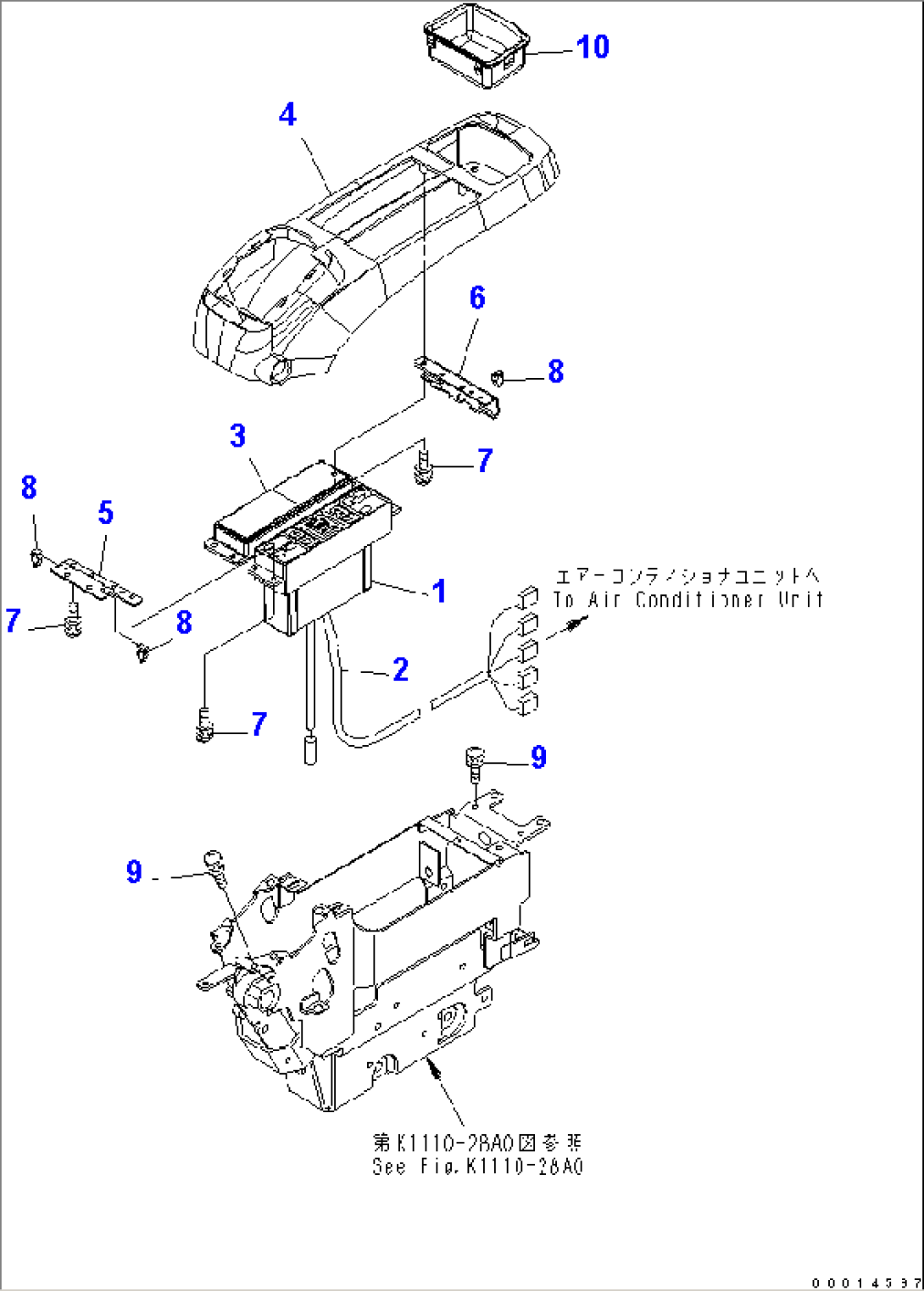

FLOOR FRAME (FLOOR) (CONSOLE) (UPPER) (WITHOUT RADIO) (L.H.)(#20001-20164)

Komatsu PC450-7 S/N 20001-UP (OVERSEAS VERSION) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-979-7630PANEL ASS'Y20001-@
2208-979-7550WIRING HARNESS20001-@
322U-43-22550COVER20001-@
422U-43-22210COVER20001-20164
522U-43-22220PLATE20001-@
622U-43-22230STAY20001-@
701023-60516SCREW20001-@
820Y-06-23770CLIP20001-@
901023-60620SCREW20001-20164
1022U-43-22110TRAY20001-@
