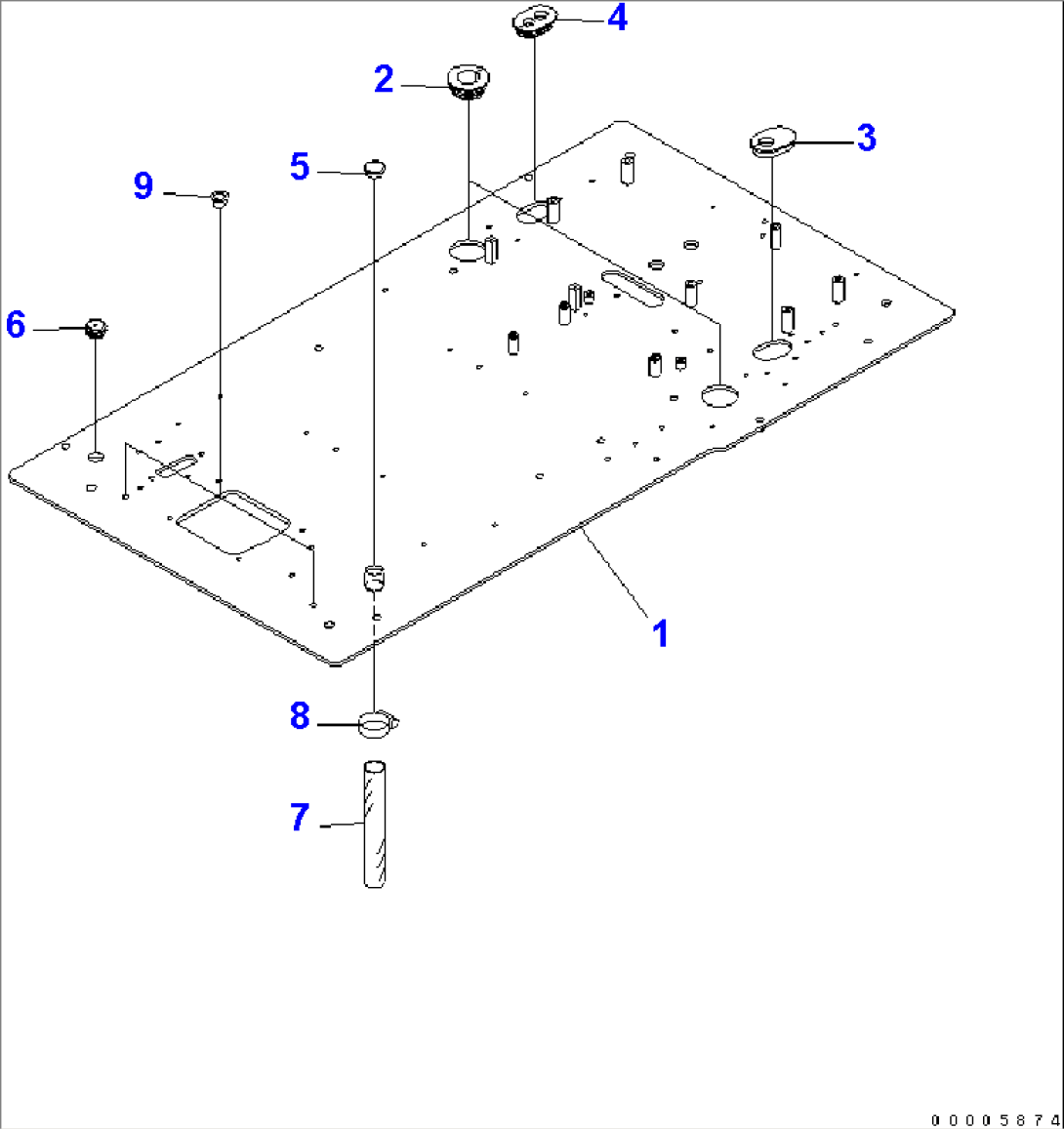

FLOOR FRAME (FLOOR FRAME)

Komatsu PC600LC-7-M1 S/N 20001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-53-13241FLOOR FRAME20001-
2207-54-71190GROMMET20001-
3209-53-13250GROMMET20001-
4209-53-13260GROMMET20001-
522U-54-25581GROMMET20001-
622U-54-25590GROMMET20001-
707286-03828HOSE20001-
807280-04726CLAMP20001-
907048-01310PLUG20001-
