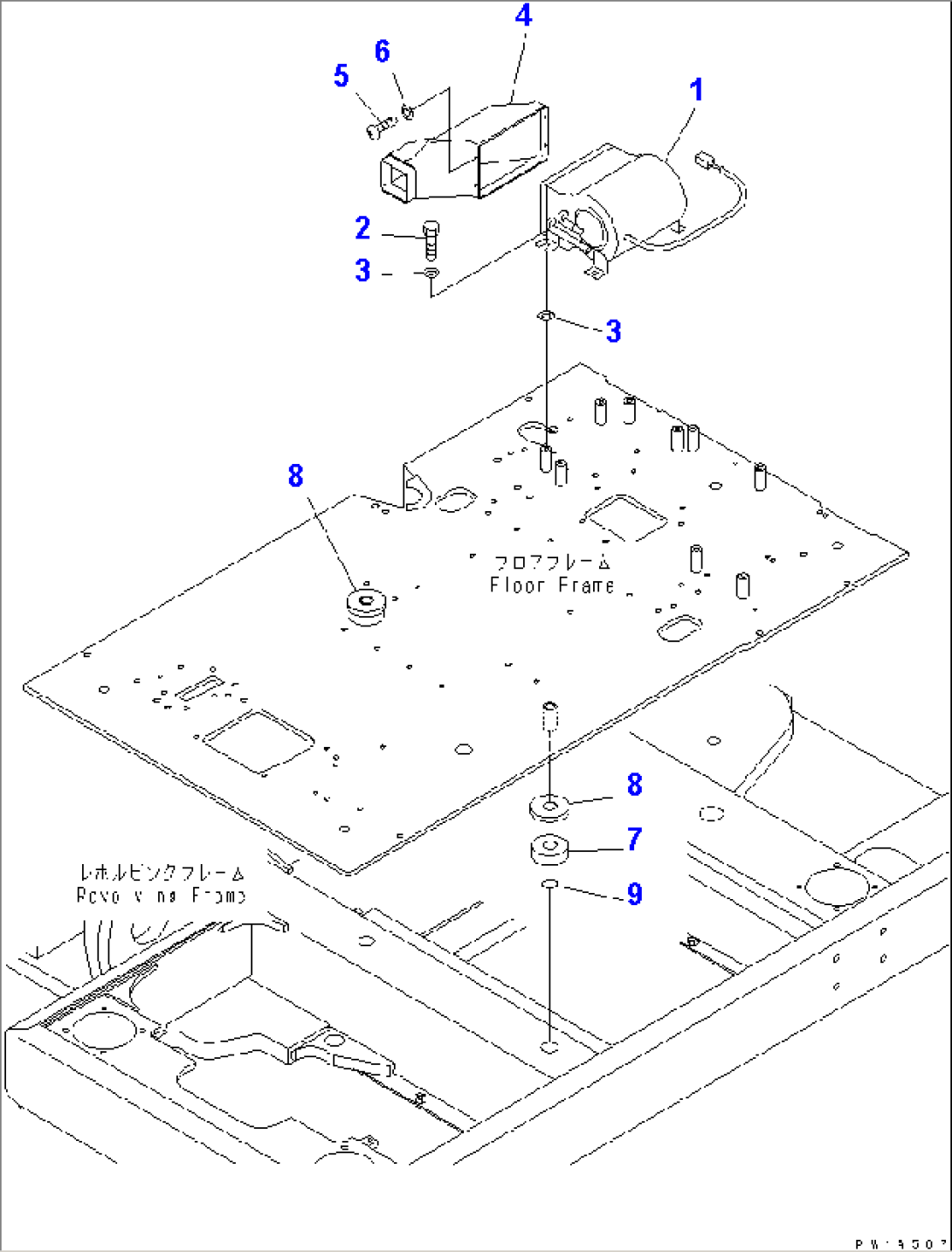

FLOOR FRAME (HEATER AND CUSHION)(#11001-)
Komatsu PC600LC-6A S/N 10001-UP (OVERSEAS VERSION) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 20Y-977-2130 | HEATER ASS'Y | 10001- | |
| 2 | 01010-81020 | BOLT | 10001- | |
| 3 | 01643-31032 | WASHER | 10077- | |
| 4 | 20Y-977-2111 | DUCT | 10001- | |
| 5 | 7861-86-1330 | SCREW | 10001- | |
| 6 | 01642-20405 | WASHER | 10001- | |
| 7 | 207-54-65210 | CUSHION | 11001- | |
| 8 | 207-54-65190 | PLATE | 11001- | |
| 9 | 07000-13025 | O-RING | 11001- |
