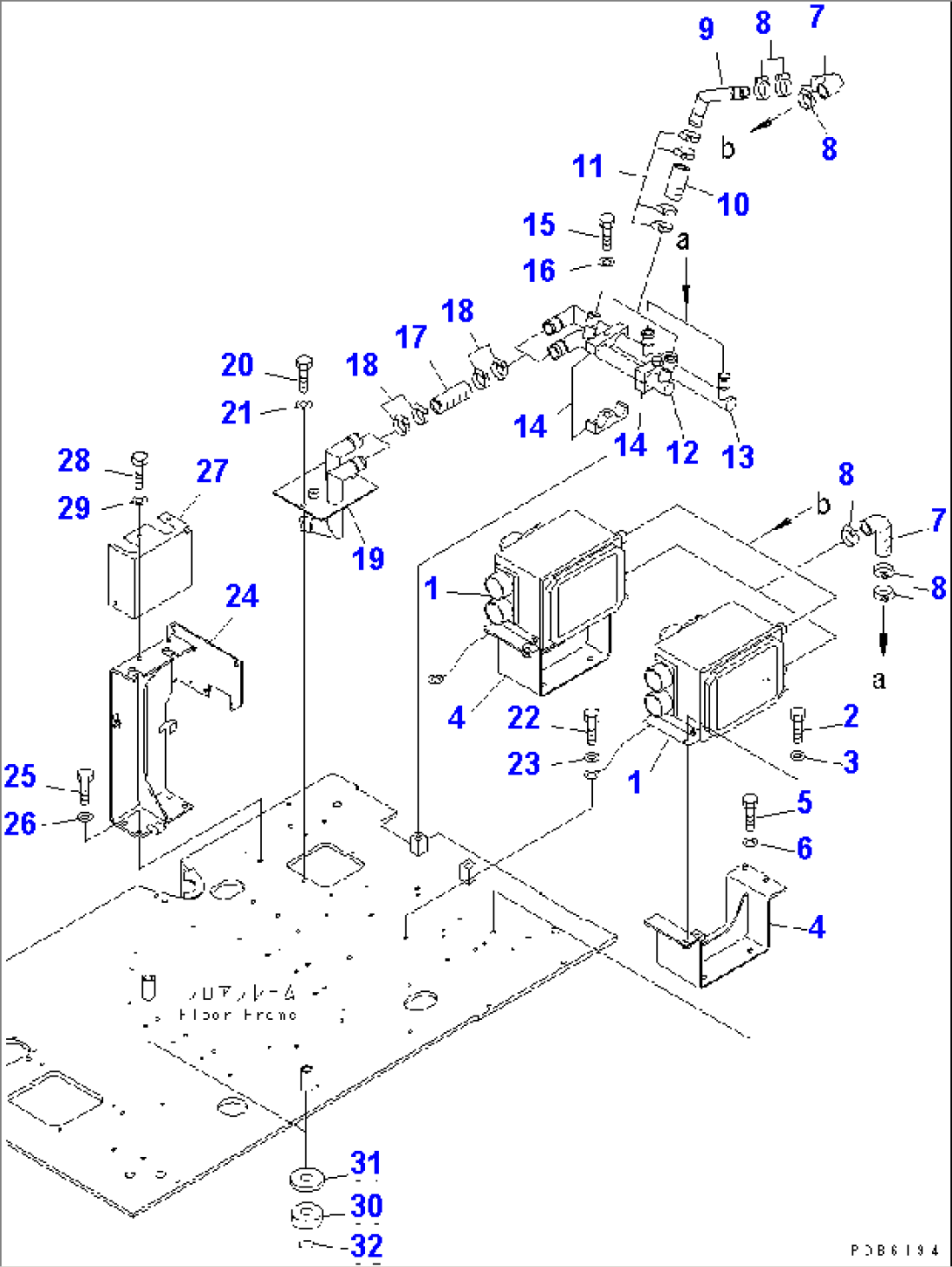

FLOOR FRAME (HEATER AND CUSHION)(#30249-)
Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 195-911-4252 | HEATER ASS'Y | 30249- | |
| 2 | 01010-81020 | BOLT | 30249- | |
| 3 | 01643-31032 | WASHER | 30249- | |
| 4 | 208-977-6310 | BRACKET | 30249- | |
| 5 | 01010-81020 | BOLT | 30249- | |
| 6 | 01643-31032 | WASHER | 30249- | |
| 7 | 208-977-6210 | HOSE | 30249- | |
| 8 | 07289-00045 | CLAMP | 30249- | |
| 9 | 208-977-6220 | TUBE | 30249- | |
| 10 | 07260-32611 | HOSE | 30249- | |
| 11 | 07289-00045 | CLAMP | 30249- | |
| 12 | 208-977-6230 | TUBE | 30249- | |
| 13 | 208-977-6240 | TUBE | 30249- | |
| 14 | 209-62-11750 | CLAMP | 30249- | |
| 15 | 01010-81270 | BOLT | 30249- | |
| 16 | 01643-31232 | WASHER | 30249- | |
| 17 | 07260-33213 | HOSE | 30249- | |
| 18 | 07289-00045 | CLAMP | 30249- | |
| 19 | 208-977-6250 | TUBE | 30249- | |
| 20 | 01010-81020 | BOLT | 30249- | |
| 21 | 01643-31032 | WASHER | 30249- | |
| 22 | 01010-80810 | BOLT | 30249- | |
| 23 | 01643-30823 | WASHER | 30249- | |
| 24 | 208-977-6280 | BRACKET | 30249- | |
| 25 | 01010-81025 | BOLT | 30249- | |
| 26 | 01643-31032 | WASHER | 30249- | |
| 27 | 208-977-6291 | COVER | 30292- | |
| 27 | 208-977-6290 | COVER | 30249-30291 | |
| 28 | 01010-80820 | BOLT | 30249- | |
| 29 | 01643-30823 | WASHER | 30249- | |
| 30 | 207-54-65210 | CUSHION | 30249- | |
| 31 | 207-54-65190 | PLATE | 30249- | |
| 32 | 07000-53025 | O-RING | 30249- |
