FLOOR FRAME (OPERATOR'S CAB) (ATTACHMENT CONTROL) (2 ACTUATOR)

Komatsu PC400LC-7E0 S/N 60001-UP (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

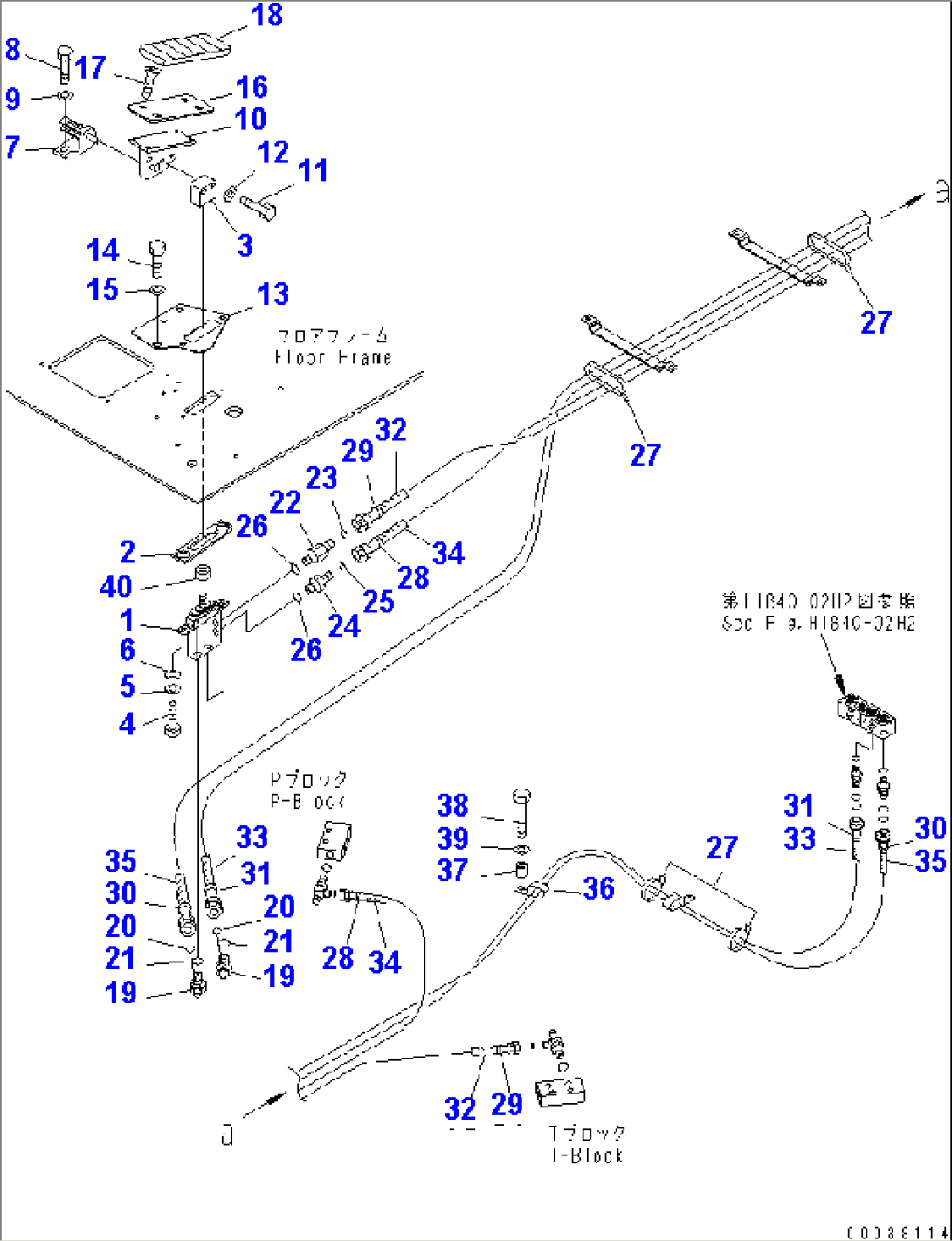

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-01230PILOT VALVE60001-
222U-54-25660SEAL60001-
320Y-43-41760SEAT60001-
401010-81025BOLT60001-
501643-31032WASHER60001-
601643-31032WASHER60001-
720Y-62-25360BRACKET60001-
801010-D1025BOLT60001-
901643-71032WASHER60001-
10207-43-81250PEDAL60001-
1101010-D1045BOLT60001-
1201643-71032WASHER60001-
1322U-54-25180PLATE60001-
1401010-81020BOLT60001-
1501643-31032WASHER60001-
16207-43-81220PLATE60001-
1701240-00816SCREW60001-
18207-43-81240CAP60001-
1921W-62-43980ELBOW60001-
2002896-11008O-RING60001-
2107000-12011O-RING60001-
2220Y-62-43470NIPPLE60001-
2302896-11008O-RING60001-
2411Y-62-12140NIPPLE60001-
2502896-11008O-RING60001-
2607000-12011O-RING60001-
2708034-20536BAND60001-
2820Y-62-22790BAND, RED60001-
2920Y-62-22820BAND, BLUE60001-
3020Y-62-22840BAND, BLACK60001-
3120Y-62-22860BAND, BROWN60001-
32208-62-72480HOSE, 1080MM60001-
33208-62-72630HOSE, 2100MM60001-
34208-62-72650HOSE, 1200MM60001-
35208-62-72940HOSE, 2150MM60001-
3604435-51210CLIP60001-
37195-33-11220SPACER60001-
3801010-81050BOLT60001-
3901643-31032WASHER60001-
4001583-11408NUT60001-
