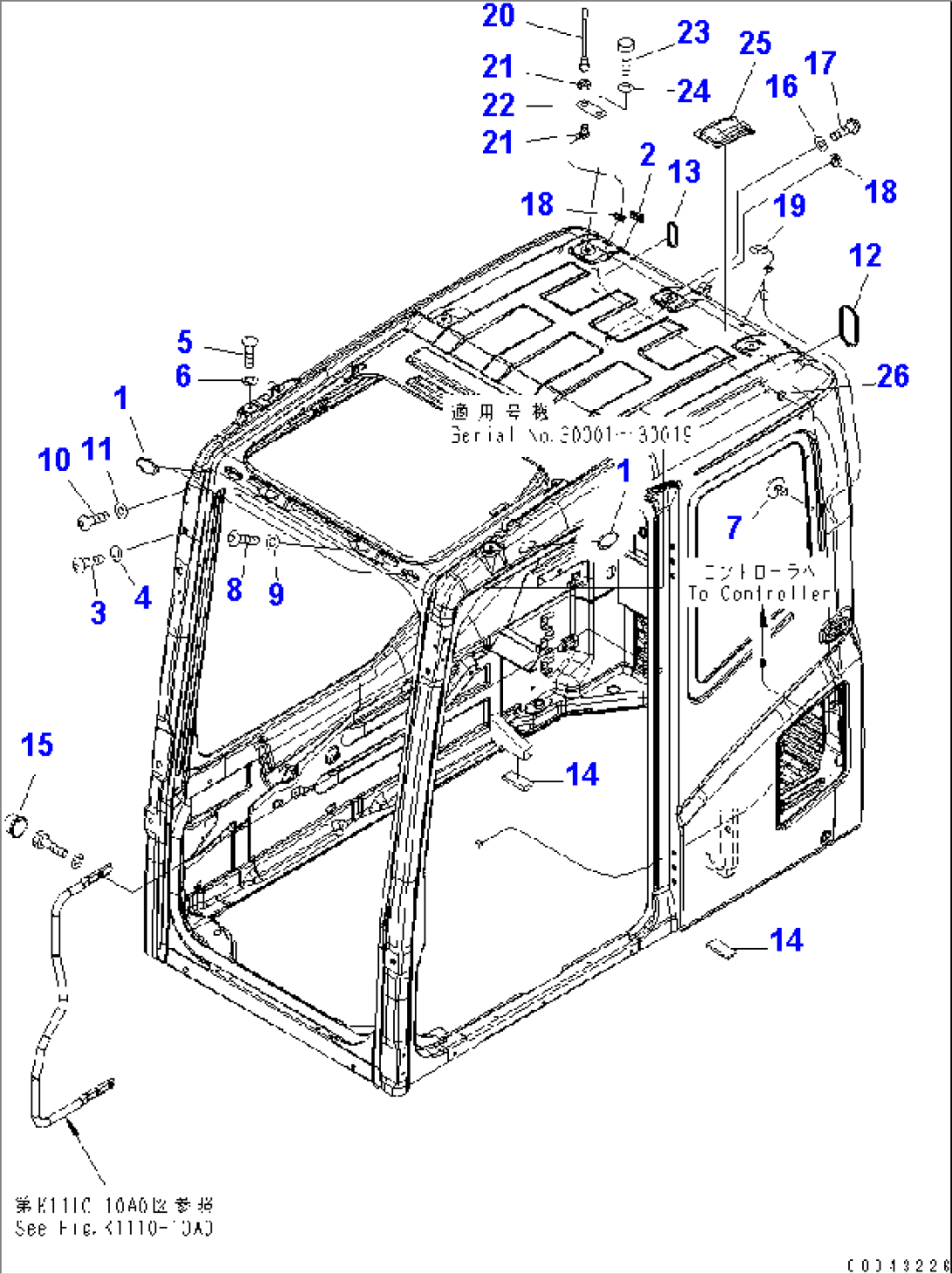

FLOOR FRAME (OPERATOR'S CAB) (PLUG BOLT AND ANTENNA) (WITH KOMTRAX)

Komatsu PC600LC-8R S/N 60001-UP (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
21M-54-00590CAB ASS'Y60001-
21M-54-00670CAB ASS'Y60001-
122B-54-17282CAP60001-
209415-02512CAP60001-
301245-01220SCREW60001-
401643-71232WASHER60001-
501245-01220SCREW60001-
601643-71232WASHER60001-
7208-53-13270RIVET60001-
801245-01016SCREW60001-
901643-71032WASHER60001-
1001245-00612SCREW60001-
1101643-70623WASHER60001-
1220Y-54-52470GROMMET60001-
1320Y-54-36150GROMMET60001-
14208-53-12580SEAL60001-
1520Y-54-52440CAP60001-
1601641-50608WASHER60001-
1701245-00616SCREW60001-
1809415-01008CAP60001-
198A13-10-1320ANTENNA60046-
198A13-10-1310ANTENNA60001-60045
208A13-10-2100ANTENNA60001-
218A13-10-2200CABLE60001-
2220Y-53-15140PLATE60001-
2301010-D1225BOLT60001-
2401643-71232WASHER60001-
2520Y-54-53610COVER60001-
2608034-20519BAND60001-
