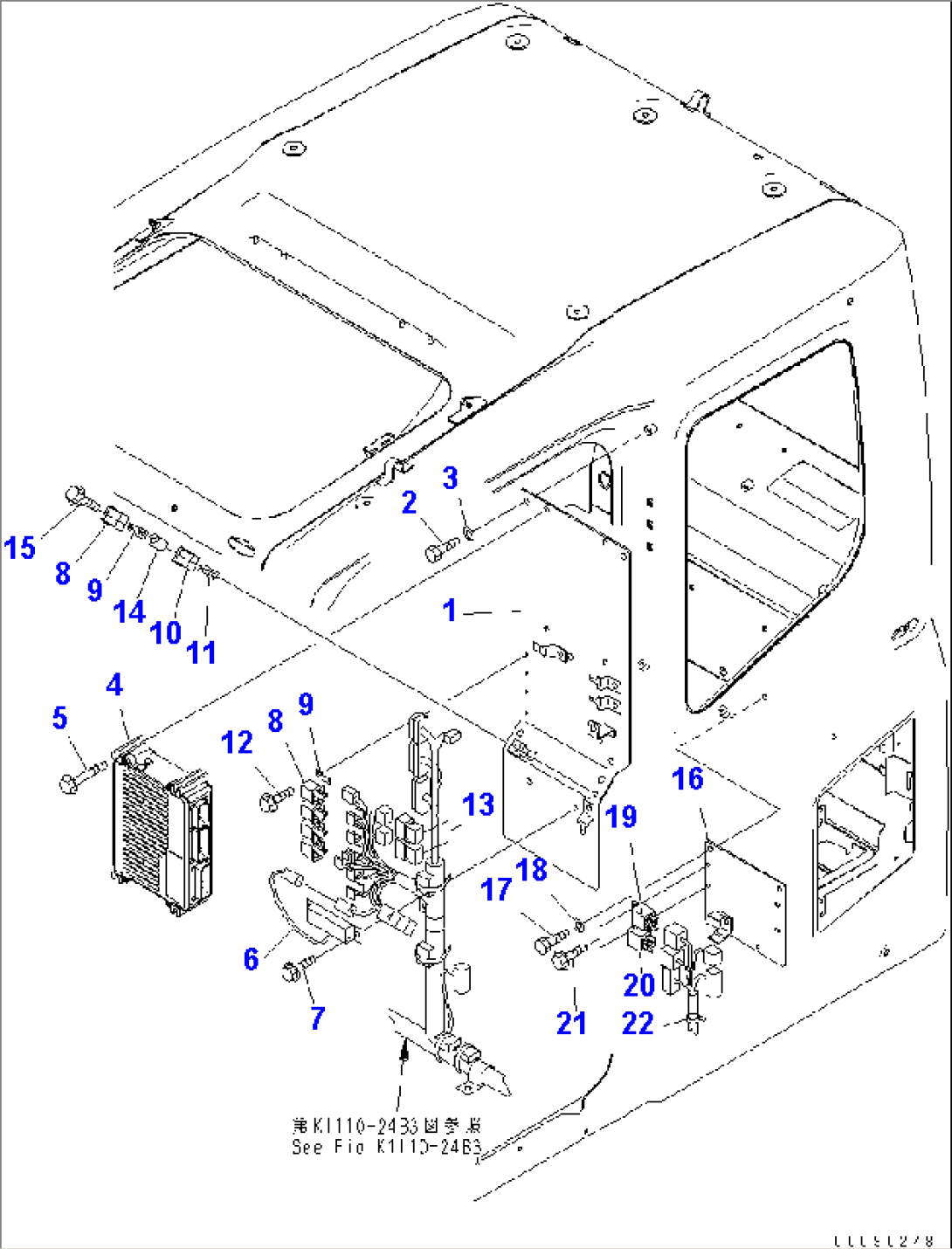

FLOOR FRAME (OPERATOR'S CAB) (SUB PANEL) (KAL SPEC.)(#55132-)

Komatsu PC850SE-8 S/N 50001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-53-12860PLATE55132-
201010-80816BOLT55132-
301643-30823WASHER55132-
47835-27-6004CONTROLLER55132-
501435-00885BOLT55132-
67824-12-2400RESISTOR, 27OHM55132-
701435-00816BOLT55132-
8569-06-61960RELAY55132-
9287-06-16420BRACKET55132-
10569-06-61970RELAY55132-
11287-06-16420BRACKET55132-
1201435-00610BOLT55132-
138233-06-3350DIODE55132-
1421K-54-72920PIPE55132-
1501435-00640BOLT55132-
16208-53-12880BRACKET55132-
1701010-80816BOLT55132-
1801643-30823WASHER55132-
19198-911-9240RELAY, 4-TERMINAL55132-
2020Y-979-6771RELAY55132-
2101435-00610BOLT55132-
2208059-00515CLIP55132-
