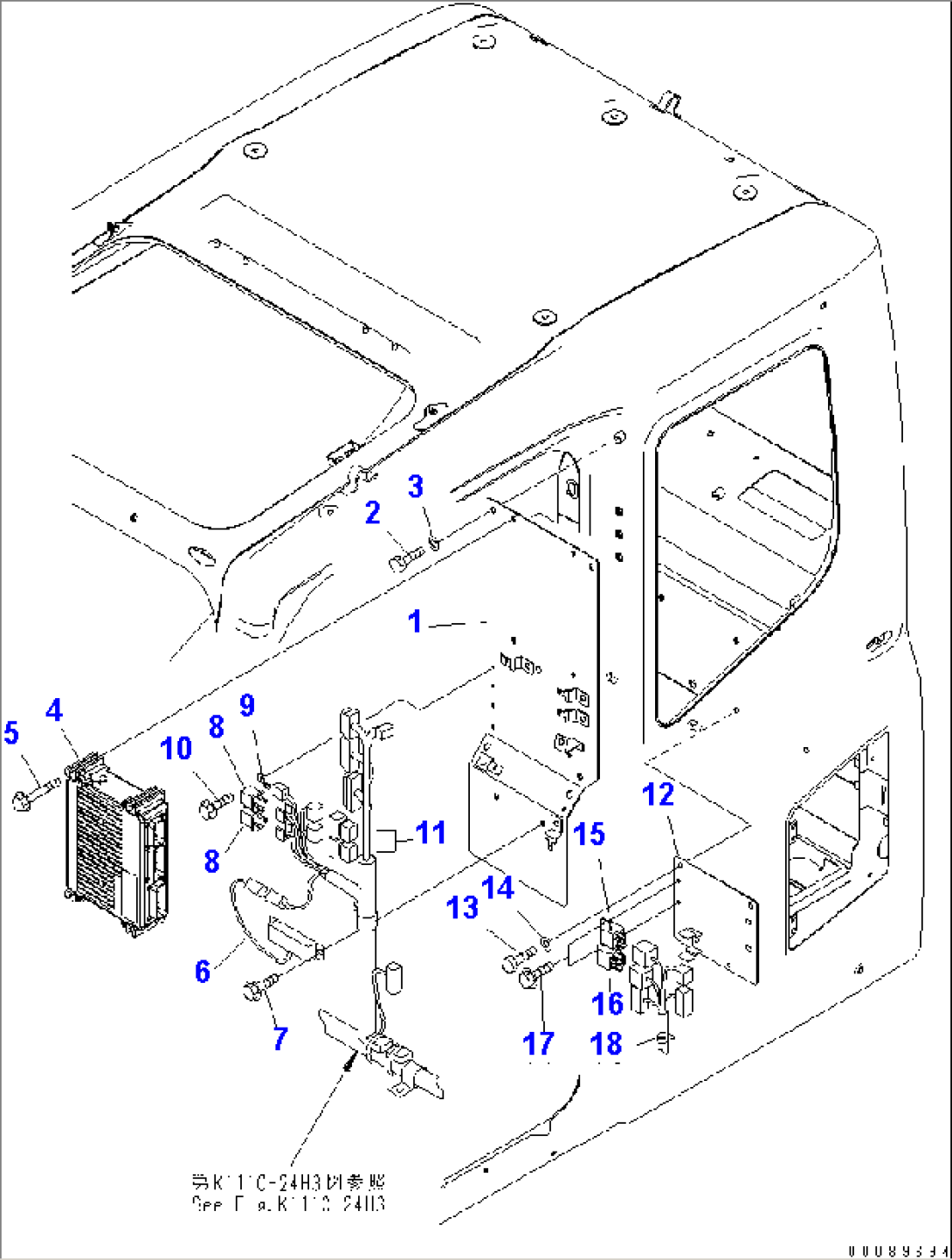

FLOOR FRAME (OPERATOR'S CAB) (SUB PANEL)(#65365-)

Komatsu PC450LC-7E0 S/N 30001-UP (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-53-12860PLATE30001-
201010-80816BOLT30001-
301643-30823WASHER30001-
47835-27-1002CONTROLLER65316-
501435-00885BOLT30001-
67861-94-3000RESISTOR30001-
701435-00816BOLT30001-
8569-06-61960RELAY30001-
9287-06-16420BRACKET30001-
1001435-00610BOLT30001-
118233-06-3350DIODE30001-
12208-53-12880BRACKET30001-
1301010-80816BOLT30001-
1401643-30823WASHER30001-
15198-911-9240RELAY, 4-TERMINAL30001-
1620Y-979-6771RELAY30001-
1701435-00610BOLT30001-
1808059-00515CLIP65365-
