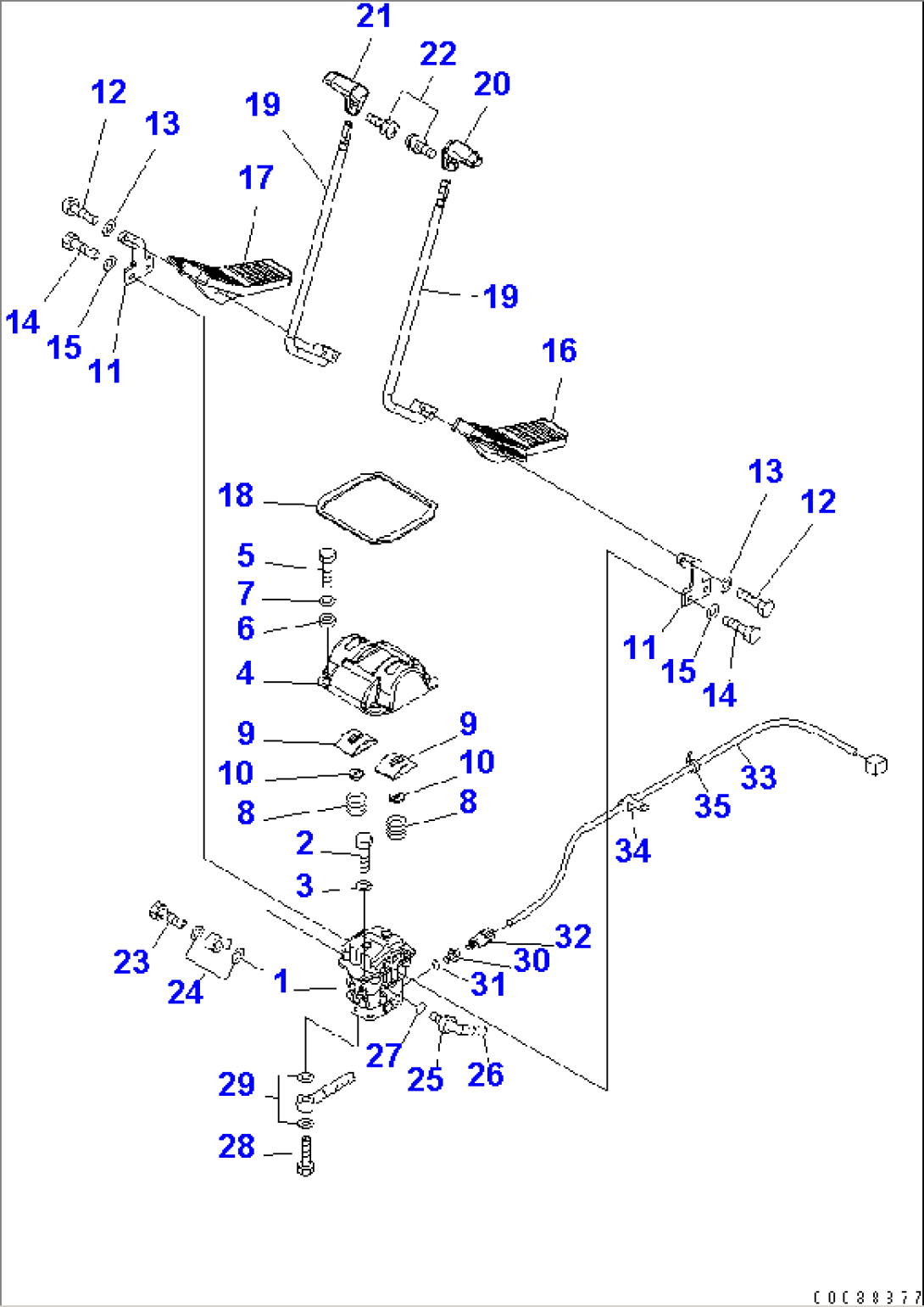

FLOOR FRAME (OPERATOR'S CAB) (TRAVEL CONTROL)

Komatsu PC600LC-8R S/N 60001-UP (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-01542PILOT VALVE60001-
201010-81020BOLT60001-
301643-31032WASHER60001-
420Y-43-21151COVER60001-
501010-81020BOLT60001-
620Y-43-21260COLLAR60001-
7203-54-56970WASHER60001-
8203-43-51620SPRING60001-
22U-43-21350COVER ASS'Y60001-
1022U-43-21360SEAL60001-
1122U-43-21151LEVER60001-
1201010-D1045BOLT60001-
1301643-71032WASHER60001-
1401010-81030BOLT60001-
1501643-31032WASHER60001-
1622U-43-21111PEDAL60001-
1722U-43-21121PEDAL60001-
1822U-43-21380SEAL60001-
1922U-43-21131LEVER60001-
2020Y-43-21231KNOB60001-
2120Y-43-21241KNOB60001-
2201023-20416SCREW60001-
23702-16-53240PLUG60001-
2407000-12018O-RING60001-
2502782-10311ELBOW60001-
2602896-11009O-RING60001-
2707002-11423O-RING60001-
2820Y-62-16170BOLT60001-
2907000-12015O-RING60001-
3020Y-62-41390ADAPTER60001-
3107002-11423O-RING60001-
32206-06-61130SWITCH60001-
3321M-06-21150WIRING HARNESS60001-
3404434-51010CLIP60001-
3508034-20519BAND60001-
