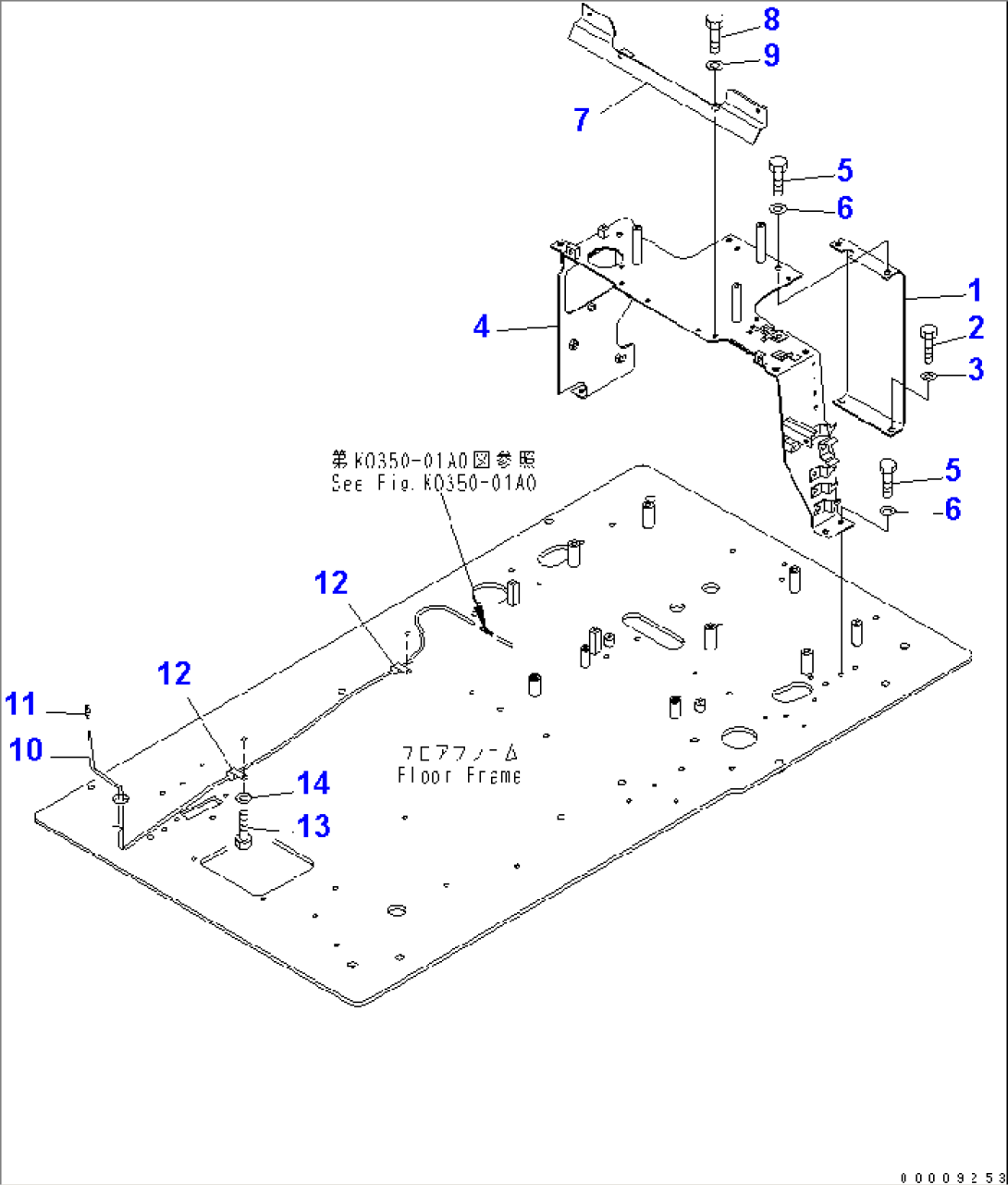

FLOOR FRAME (REAR FRAME)

Komatsu PC600-7-M1 S/N 20001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-54-65141BRACKET20001-
201010-81016BOLT20001-
301643-31032WASHER20001-
4209-53-13270BRACKET20001-
501010-81025BOLT20001-
601643-31032WASHER20001-
720Y-54-65151BRACKET20001-
801010-80820BOLT20001-
9113-43-23230WASHER20001-
1021T-06-71250HOSE20001-
11207-06-61490VALVE20001-
1221T-38-12270CLIP20001-
1301010-81016BOLT20001-
1401643-31032WASHER20001-
