FLOOR FRAME (RIPPER CONTROL LEVER)

Komatsu D375A-5E0 S/N 50001-UP (ECOT3) (OVERSEAS VERSION) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

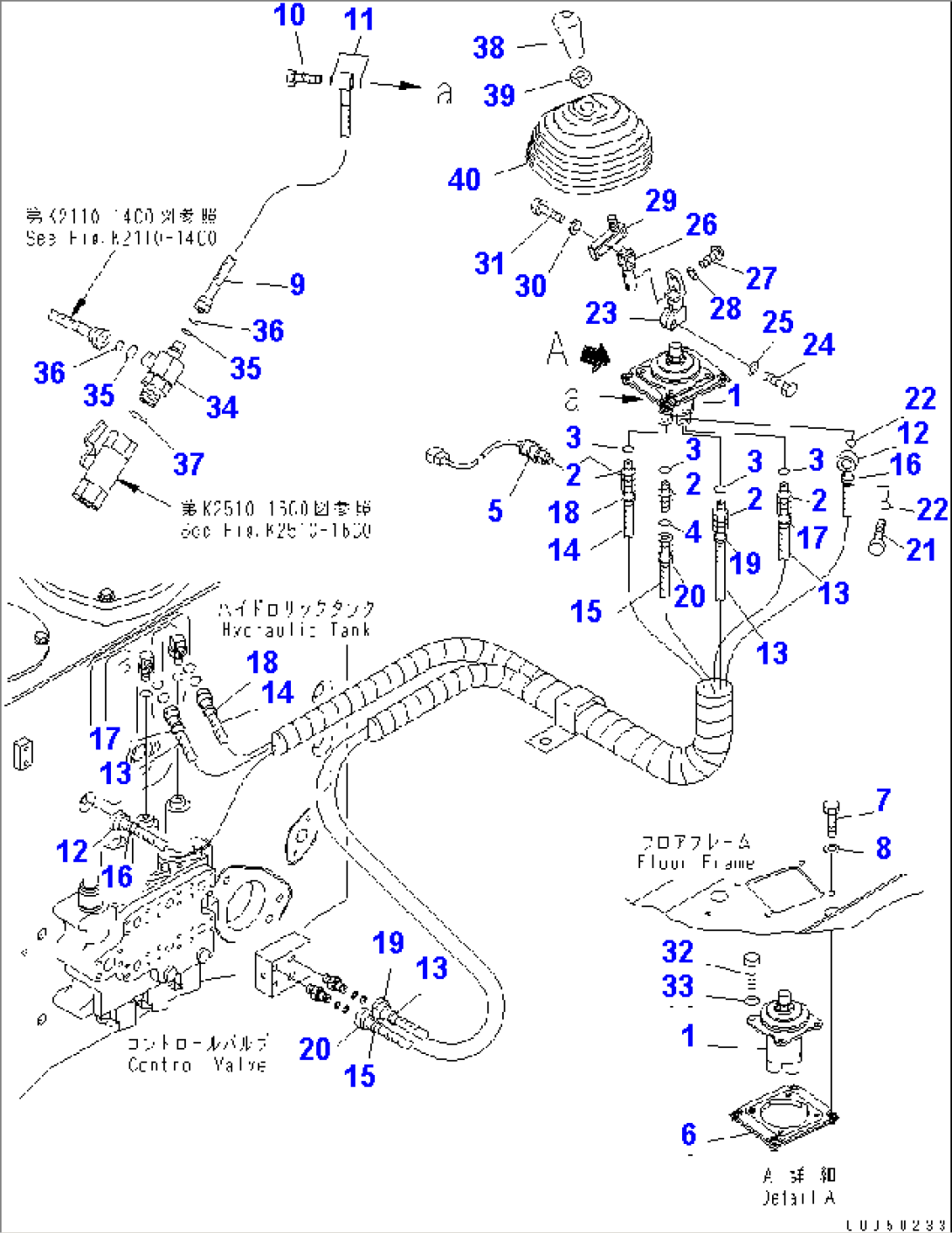

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-05240PILOT VALVE50146-
1702-16-01200PILOT VALVE50001-50145
217M-61-42540UNION50001-
307002-11423O-RING50001-
402896-11009O-RING50001-
5195-06-55120SWITCH50001-
614X-78-11133PLATE50001-
701010-80830BOLT50001-
801643-30823WASHER50001-
917M-61-42380HOSE50001-
10702-16-53240PLUG50001-
1107000-12018O-RING50001-
12195-61-44181HOSE50001-
13195-61-44191HOSE50001-
14195-61-44210HOSE50001-
15195-61-44321HOSE50001-
1620Y-62-22820BAND, BLUE50001-
1720Y-62-22830BAND, WHITE50001-
1820Y-62-22840BAND, BLACK50001-
1920Y-62-22850BAND, GREEN50001-
2020Y-62-22860BAND, BROWN50001-
21203-62-57730BOLT50001-
2207000-12018O-RING50001-
23195-43-67111LEVER50001-
2401010-81030BOLT50001-
2501643-31032WASHER50001-
26195-43-67121SHAFT50001-
2701245-00825SCREW50001-
2801643-30823WASHER50001-
29195-43-67131LEVER50001-
30195-09-11130WASHER50001-
3101010-D1020BOLT50001-
3201010-80830BOLT50001-
3301643-30823WASHER50001-
3417A-61-16271TEE50001-
35201-60-11390O-RING50001-
3620Y-62-19560O-RING50001-
3707002-12034O-RING50001-
3814X-43-14171KNOB50001-
3920T-43-71190NUT50001-
4011Y-43-11181BOOT50001-
