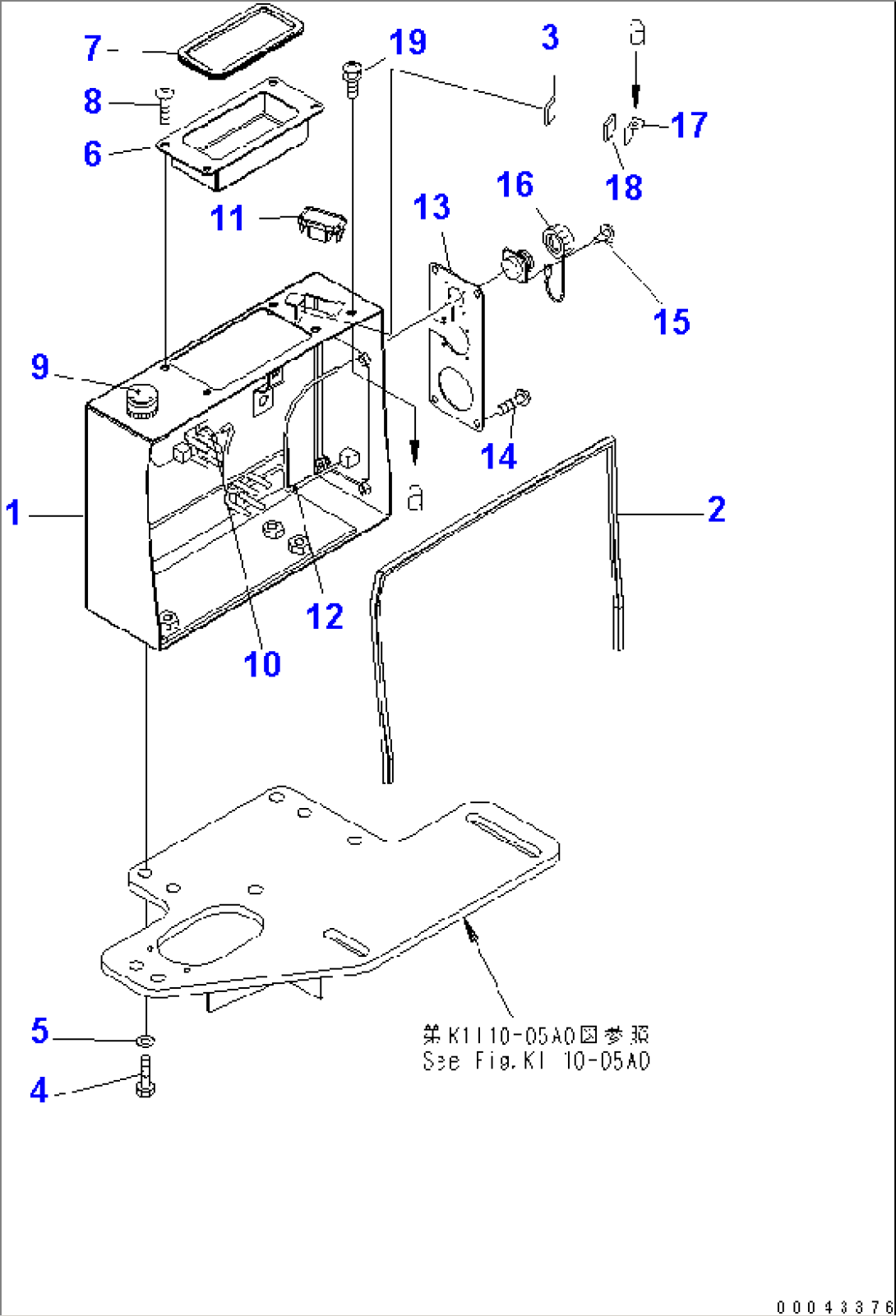

FLOOR FRAME (SWITCH BOX)(#30001-)

Komatsu PC1250LC-8 S/N 30001-30157 (ECOT3) (FOR LC) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-43-41111COVER30001-
221N-43-37161SEAL30001-
321N-43-37180SHEET30001-
401010-D1030BOLT30001-
501643-71032WASHER30001-
621N-43-37150COVER30001-
721N-43-37171SEAL30139-
721N-43-37170SEAL30001-30138
801245-00612SCREW30001-
9195-06-41180SWITCH30001-
1020Y-06-21460CLIP30001-
1122U-06-22320COVER30001-
1221N-06-41190WIRING HARNESS30001-
1321N-43-37250COVER30001-
1401245-00612SCREW30001-
1501370-10308SCREW30001-
16562-43-15810CAP30001-
1721N-43-37190BRACKET30001-
1821N-43-37180SHEET30001-
1901023-20410SCREW30001-
