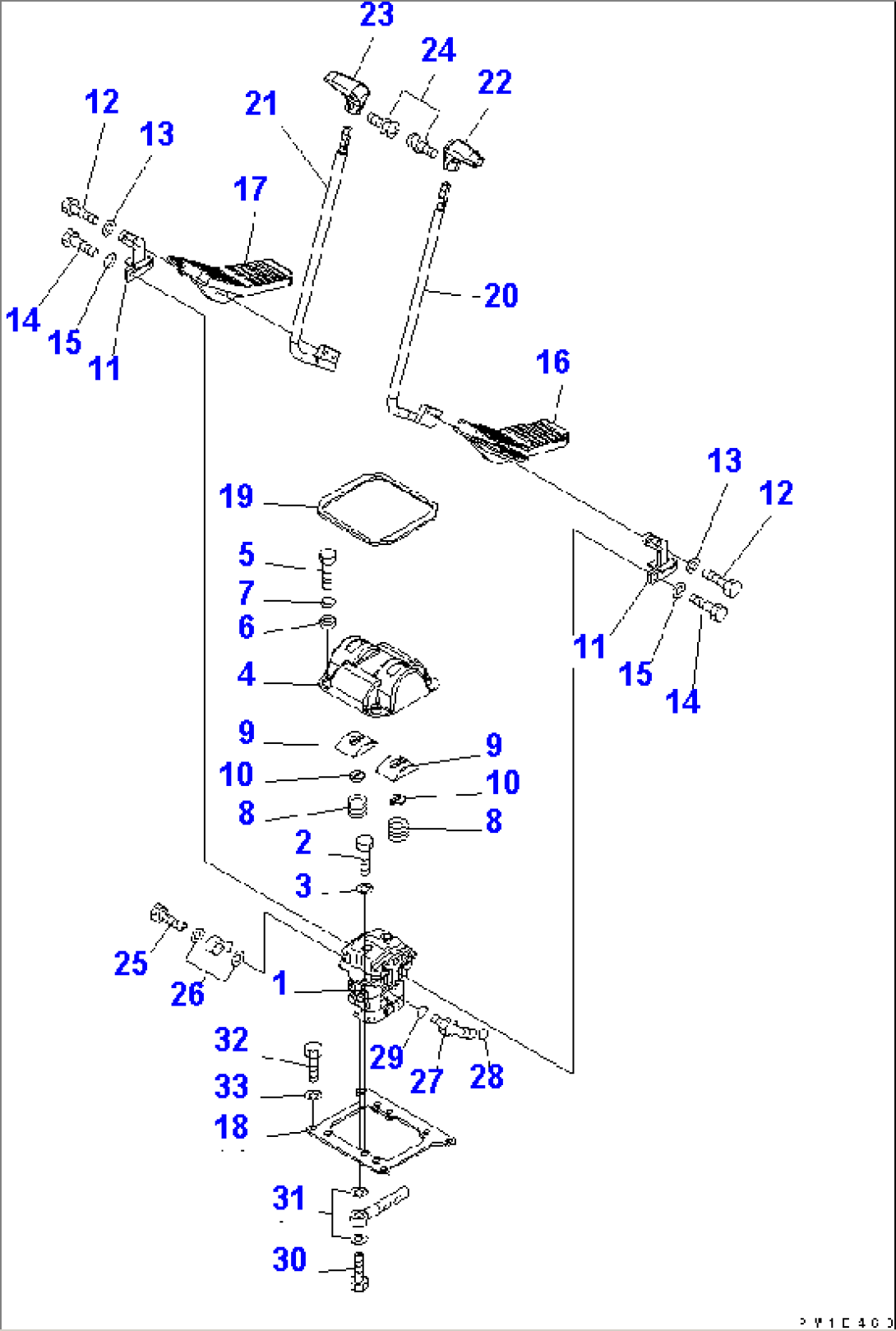

FLOOR FRAME (TRAVEL CONTROL)(#35001-)

Komatsu PC1250-8R S/N 35001-35200 (W/O EGR) (+55°C SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-01682PILOT VALVE35001-
201010-81025BOLT35001-
301643-31032WASHER35001-
420Y-43-21151COVER35001-
501010-81025BOLT35001-
620Y-43-21260COLLAR35001-
7203-54-56970WASHER35001-
8203-43-51620SPRING35001-
22U-43-21350COVER ASS'Y35001-
1022U-43-21360SEAL35001-
1122U-43-21150LEVER35001-
1201010-D1045BOLT35001-
1301643-71032WASHER35001-
1401010-81030BOLT35001-
1501643-31032WASHER35001-
1622U-43-21111PEDAL35001-
1722U-43-21121PEDAL35001-
1820Y-43-21161PLATE35001-
1922U-43-21380SEAL35001-
2022U-43-21130LEVER35001-
2122U-43-21140LEVER35001-
2220Y-43-21231KNOB35001-
2320Y-43-21241KNOB35001-
2401023-20416SCREW35001-
25702-16-53240PLUG35001-
2607000-12018O-RING35001-
2702782-10311ELBOW35001-
2802896-11009O-RING35001-
2907002-11423O-RING35001-
3020Y-62-16170BOLT35001-
3107000-12015O-RING35001-
3201010-81025BOLT35001-
3301643-31032WASHER35001-
