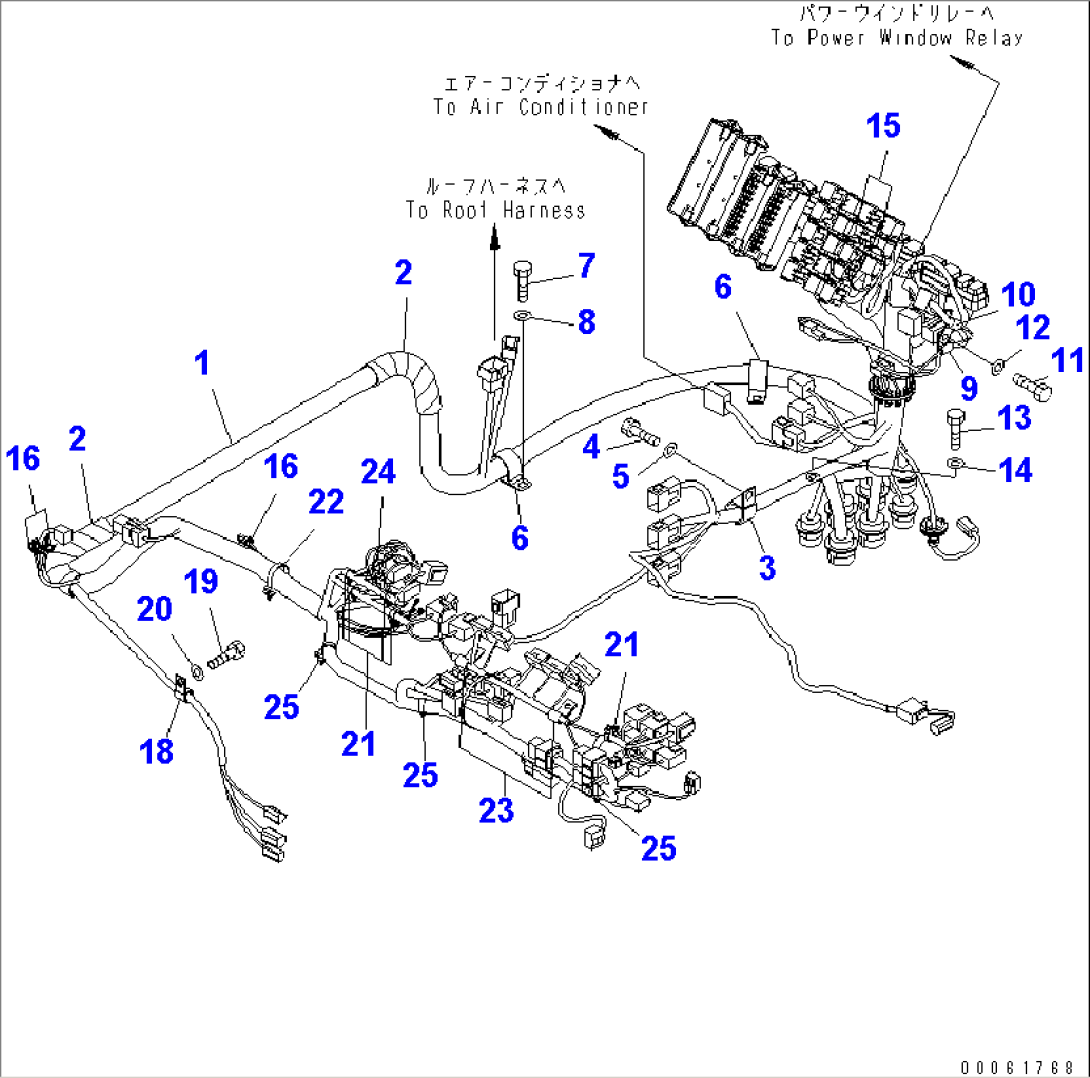

FLOOR (MAIN HARNESS)(#2462-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-26410WIRING HARNESS2462-
208210-01802SPIRAL TUBE2462-
304434-53211CLIP2001-
401010-81016BOLT2001-
501643-31032WASHER2001-
6421-16-11660CLIP2001-
701010-81016BOLT2001-
801643-31032WASHER2001-
904434-50808CLIP2001-
1004434-51010CLIP2339-
1101010-80816BOLT2001-
1201643-30823WASHER2001-
1301010-81016BOLT2001-
1401643-31032WASHER2001-
1508034-20823BAND2339-
1608034-20310BAND2339-
1804434-51410CLIP2001-
1901010-80816BOLT2001-
2001643-30823WASHER2001-
2108059-00310CLIP2001-
2208059-00515CLIP2001-
2304434-51010CLIP2339-
2408059-00515CLIP2001-
2508059-00413CLIP2001-
