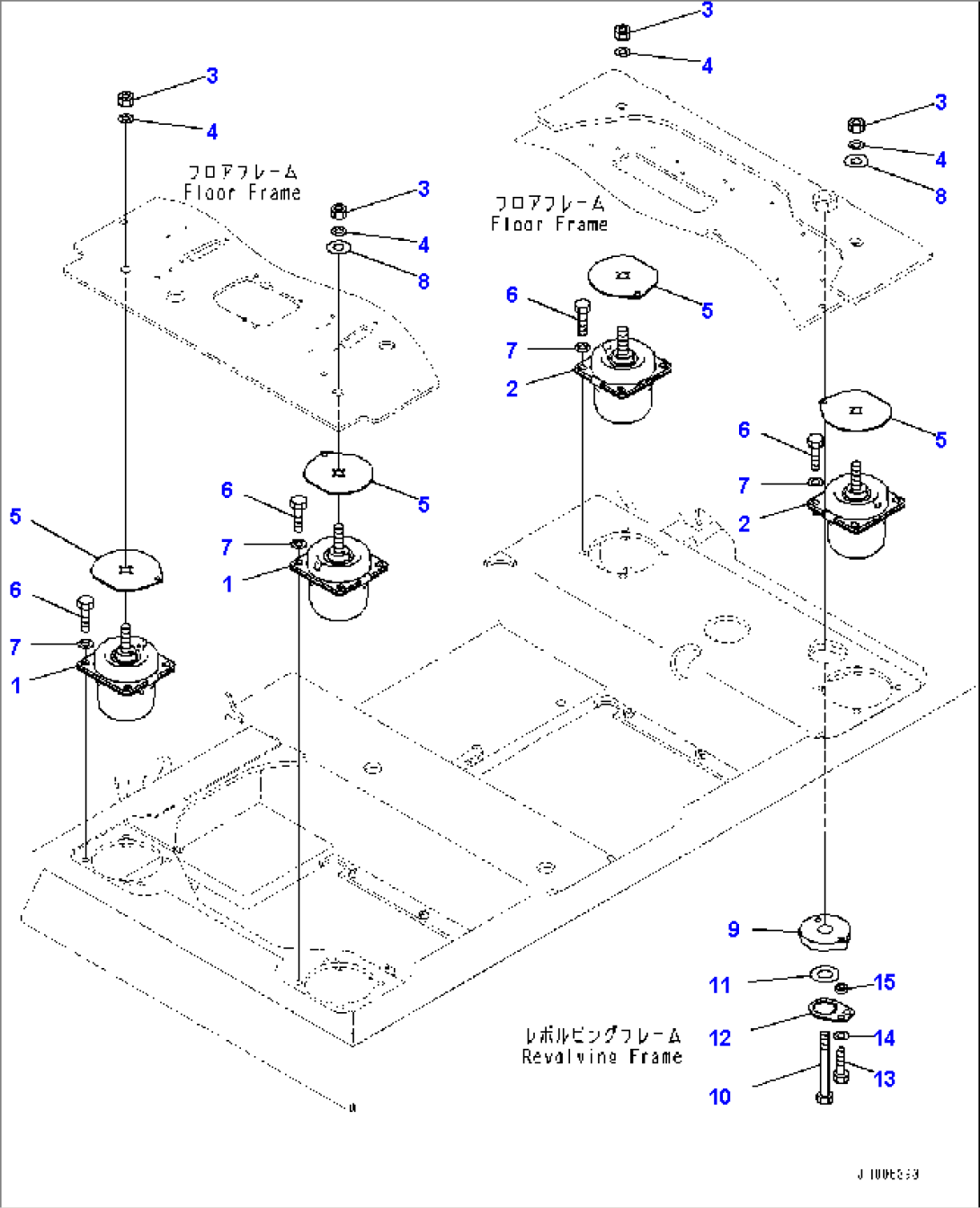

Floor Mounting (#80001-)
Komatsu PC490LC-10 S/N 80001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-53-41241 | Cushion | 80001- | |
| 2 | 208-53-41251 | Cushion | 80001- | |
| 3 | 01580-12016 | Nut | 80001- | |
| 4 | 01643-32060 | Washer | 80001- | |
| 5 | 2A5-53-11921 | Spacer | 80001- | |
| 6 | 01010-81245 | Bolt | 80001- | |
| 7 | 01643-31232 | Washer | 80001- | |
| 8 | 2A5-53-11941 | Plate | 80001- | |
| 9 | 20Y-53-13142 | Plate | 80001- | |
| 10 | 01011-83080 | Bolt | 80001- | |
| 11 | 01643-33080 | Washer | 80001- | |
| 12 | 20Y-53-13151 | Lock | 80001- | |
| 13 | 01010-81235 | Bolt | 80001- | |
| 14 | 01643-31232 | Washer | 80001- | |
| 15 | 198-43-15310 | Collar | 80001- |
