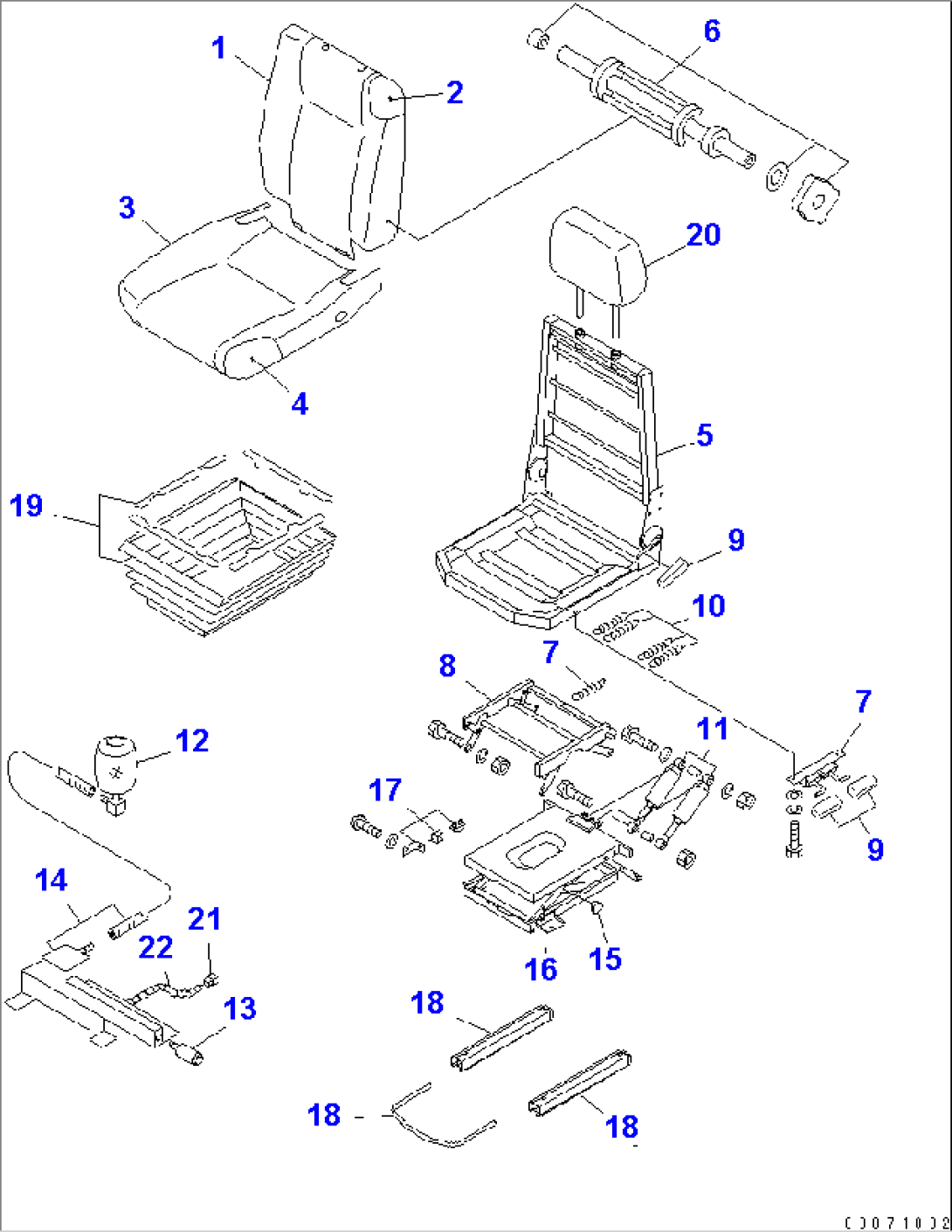

FLOOR (OPERATOR'S SEAT INNER PARTS)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-57-11111SEAT ASS'Y7001-7029
56B-57-11110SEAT ASS'Y(7001-7021)
AS182906UPPER ASS'Y7001-@
1AS182908BACK COVER KIT7001-@
2AS157143BACK FOAM KIT7001-@
3AS157146SEAT COVER KIT7001-@
4AS157154SEAT FOAM KIT7001-@
5AS182907FRAME KIT7001-@
6AS157192SUPPORT KIT7001-@
7AS157157HI RISER LATCH KIT7001-@
8AS160055HEIGHT RISER KIT7001-@
9AS157117HANDLE KIT7001-@
10AS156713HI RISER SPRING KIT7001-@
AS182909SUSPENSION ASS'Y7001-@
11AS198245DAMPER ASS'Y KIT7001-@
12AS163954AIR SPRING KIT7001-@
13AS172649VALVE KIT7001-@
14AS182924COMPRESSOR KIT7001-@
15AS164000BEARING KIT7001-@
16AS166007LEVER/CENTRE PIVOT7001-@
17AS160436UP STOP/BUMP STOP K.7001-@
18AS174719ADJUSTER KIT7001-7029
19AS174718COVER KIT7001-@
20AS151185HEAD REST KIT7001-@
2108192-22810CONNECTOR7001-@
2208017-30735CONDUIT7001-@
