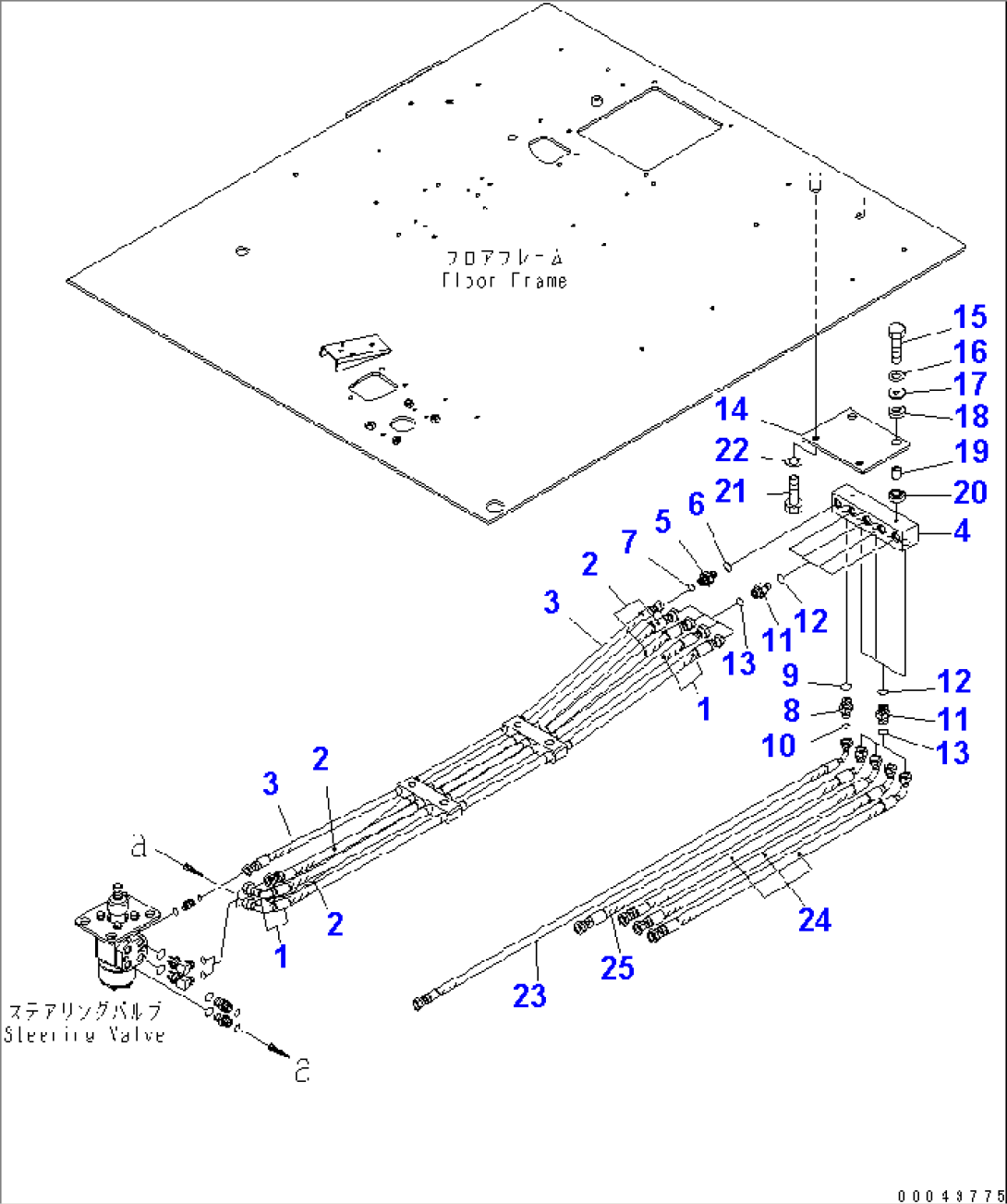

FLOOR (STEERING PIPING)(#2611-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-61-23870HOSE2001-
202765-00415HOSE2001-
356D-61-23880HOSE2001-
456B-61-13850BLOCK2001-
556B-61-13780FILTER2001-
607002-22034O-RING2001-
702896-21009O-RING2001-
802781-00315UNION2001-
907002-22034O-RING2001-
1002896-21009O-RING2001-
1102781-00422UNION2001-
1207002-22034O-RING2001-
1302896-21012O-RING2001-
1456D-61-23841PLATE2001-
1501010-81050BOLT2001-
1601643-31032WASHER2001-
17415-64-13120WASHER2001-
1856B-40-13450CUSHION2001-
19421-62-18560SPACER2001-
2056B-40-13440CUSHION2001-
2101010-81225BOLT2001-
2201643-31232WASHER2001-
2356D-61-21380HOSE2001-
2402766-B04A8HOSE2001-
2502766-B04A9HOSE2001-
