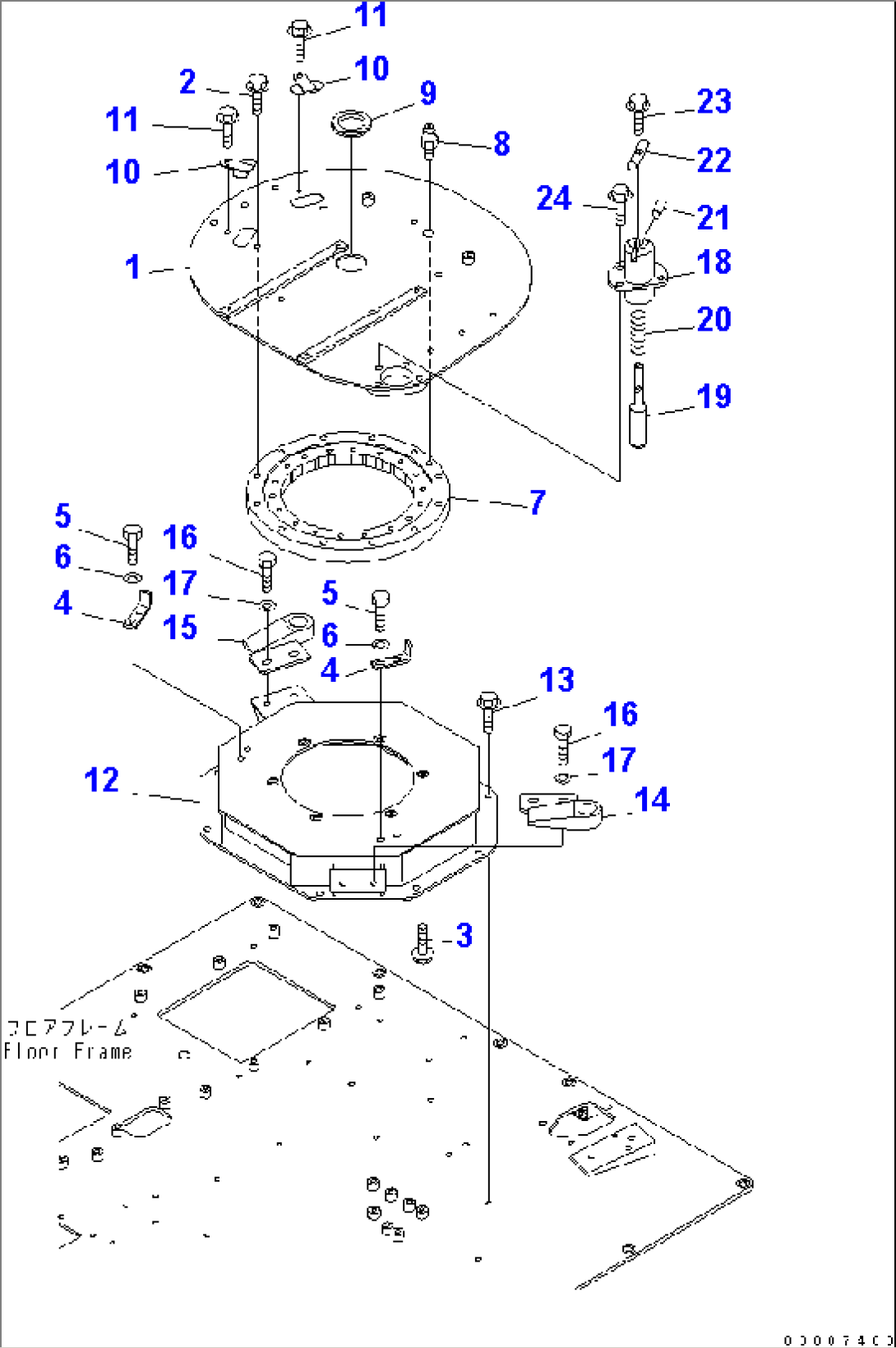

FLOOR (STEERING VALVE PIPING)
Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-80-15411 | COVER | 1001- | |
| 2 | 01435-01025 | BOLT | 1001- | |
| 3 | 01435-01055 | BOLT | 1001- | |
| 4 | 43A-54-13140 | PLATE | 1001- | |
| 5 | 01010-81030 | BOLT | 1001- | |
| 6 | 01643-31032 | WASHER | 1001- | |
| 7 | 21S-25-31101 | CIRCLE,SWING | 1001- | |
| 8 | 07020-00000 | FITTING,GREASE | 1001- | |
| 9 | 08037-05016 | GROMMET | 1001- | |
| 10 | 43A-54-13170 | PLATE | 1001- | |
| 11 | 01435-00812 | BOLT | 1001- | |
| 12 | 56D-80-15420 | BRACKET | 1001- | |
| 13 | 01435-01020 | BOLT | 1001- | |
| 14 | 56D-80-15430 | BRACKET | 1001- | |
| 15 | 56D-80-15440 | BRACKET | 1001- | |
| 16 | 01010-81025 | BOLT | 1001- | |
| 17 | 01643-31032 | WASHER | 1001- | |
| 56D-80-15450 | LOCK PIN ASS'Y | 1001- | ||
| 18 | 56D-80-15460 | HOLDER | 1001- | |
| 19 | 56D-80-15470 | PIN | 1001- | |
| 20 | 100-14-15160 | SPRING | 1001- | |
| 21 | 04025-00840 | PIN,SPRING | 1001- | |
| 22 | 56D-80-15480 | HANDLE | 1001- | |
| 23 | 01435-00620 | BOLT | 1001- | |
| 24 | 01435-01030 | BOLT | 1001- |
