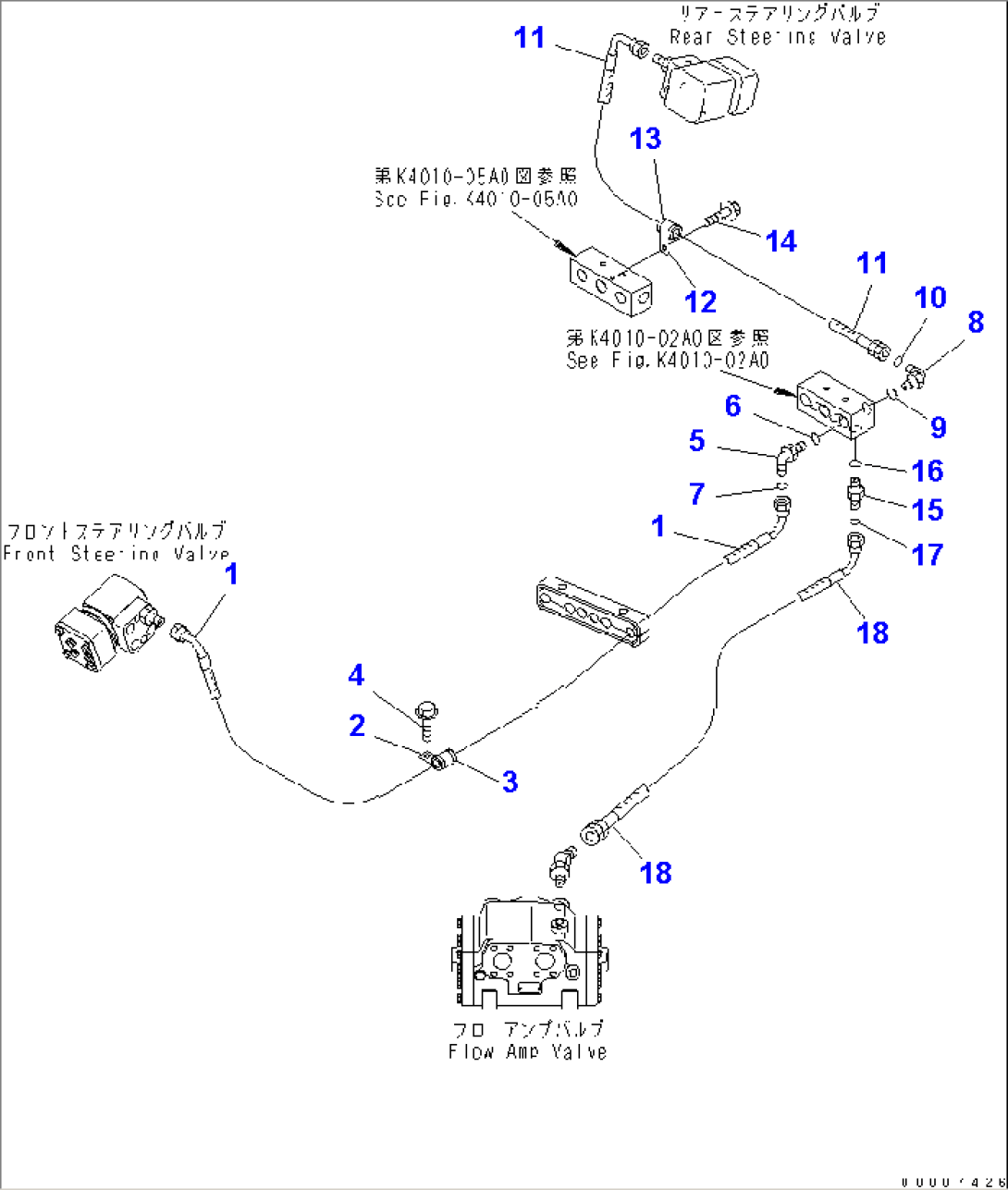

FLOOR (STEERING VALVE PIPING 3/8)
Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-80-13190 | HOSE | 1001- | |
| 2 | 04434-52711 | CLIP | 1001- | |
| 3 | 07095-20420 | CUSHION | 1001- | |
| 4 | 01435-01016 | BOLT | 1001- | |
| 5 | 02782-10422 | ELBOW | 1001- | |
| 6 | 07002-22034 | O-RING | 1001- | |
| 7 | 02896-21012 | O-RING | 1001- | |
| 8 | 02782-10422 | ELBOW | 1001- | |
| 9 | 07002-22034 | O-RING | 1001- | |
| 10 | 02896-21012 | O-RING | 1001- | |
| 11 | 02766-004A6 | HOSE | 1001- | |
| 12 | 04434-52711 | CLIP | 1001- | |
| 13 | 07095-20420 | CUSHION | 1001- | |
| 14 | 01435-01020 | BOLT | 1001- | |
| 15 | 02781-00422 | UNION | 1001- | |
| 16 | 07002-22034 | O-RING | 1001- | |
| 17 | 02896-21012 | O-RING | 1001- | |
| 18 | 02766-B04A8 | HOSE | 1001- |
