FLOOR (WIRING HARNESS) (KOMTRAX LESS)(#2001-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

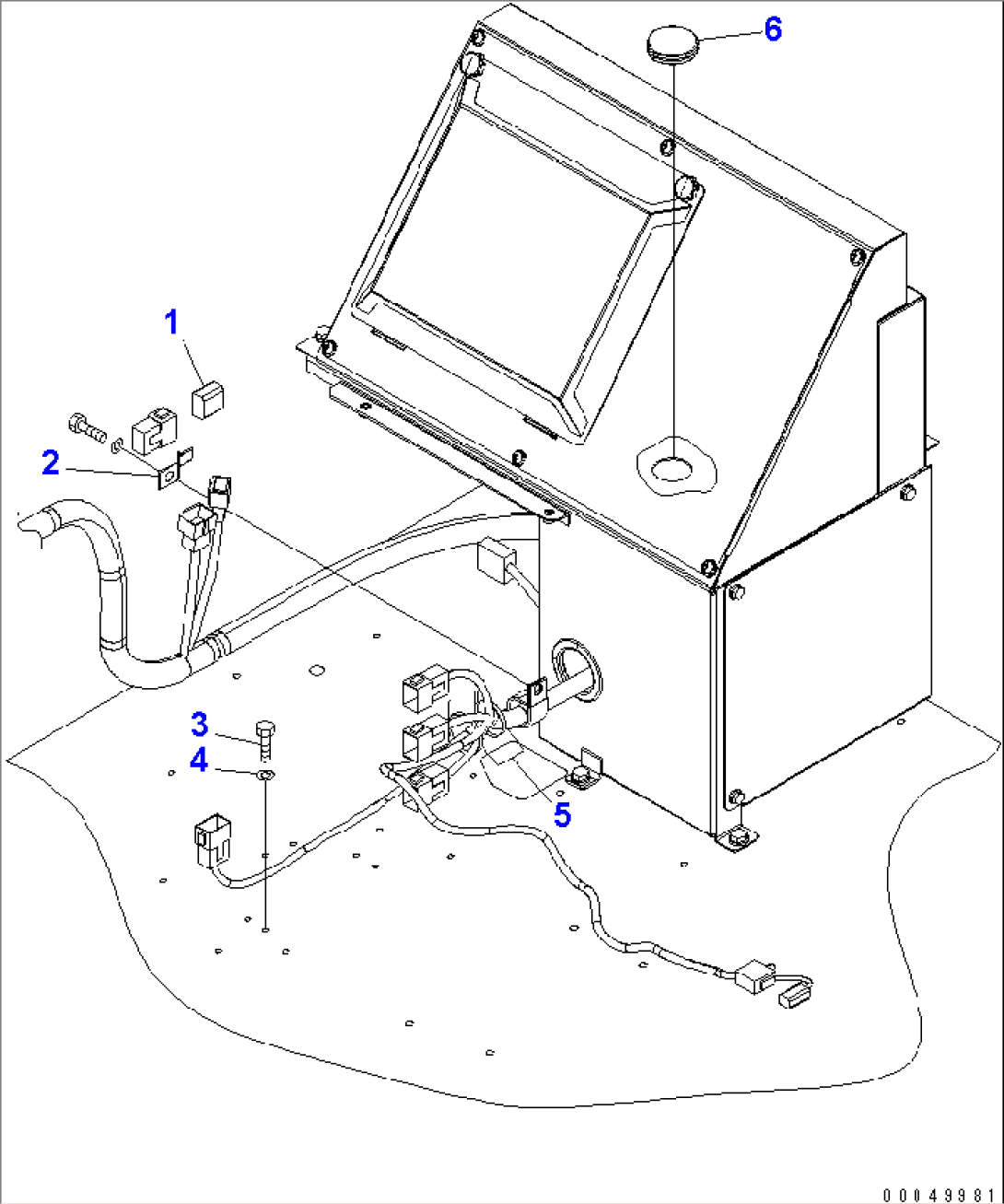

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1418-06-31490WIRING HARNESS2001-
208193-21012CLIP2001-
301010-80816BOLT2001-
401643-30823WASHER2001-
508034-20519BAND2530-
508034-00519BAND2001-2529
609415-03614CAP2001-
