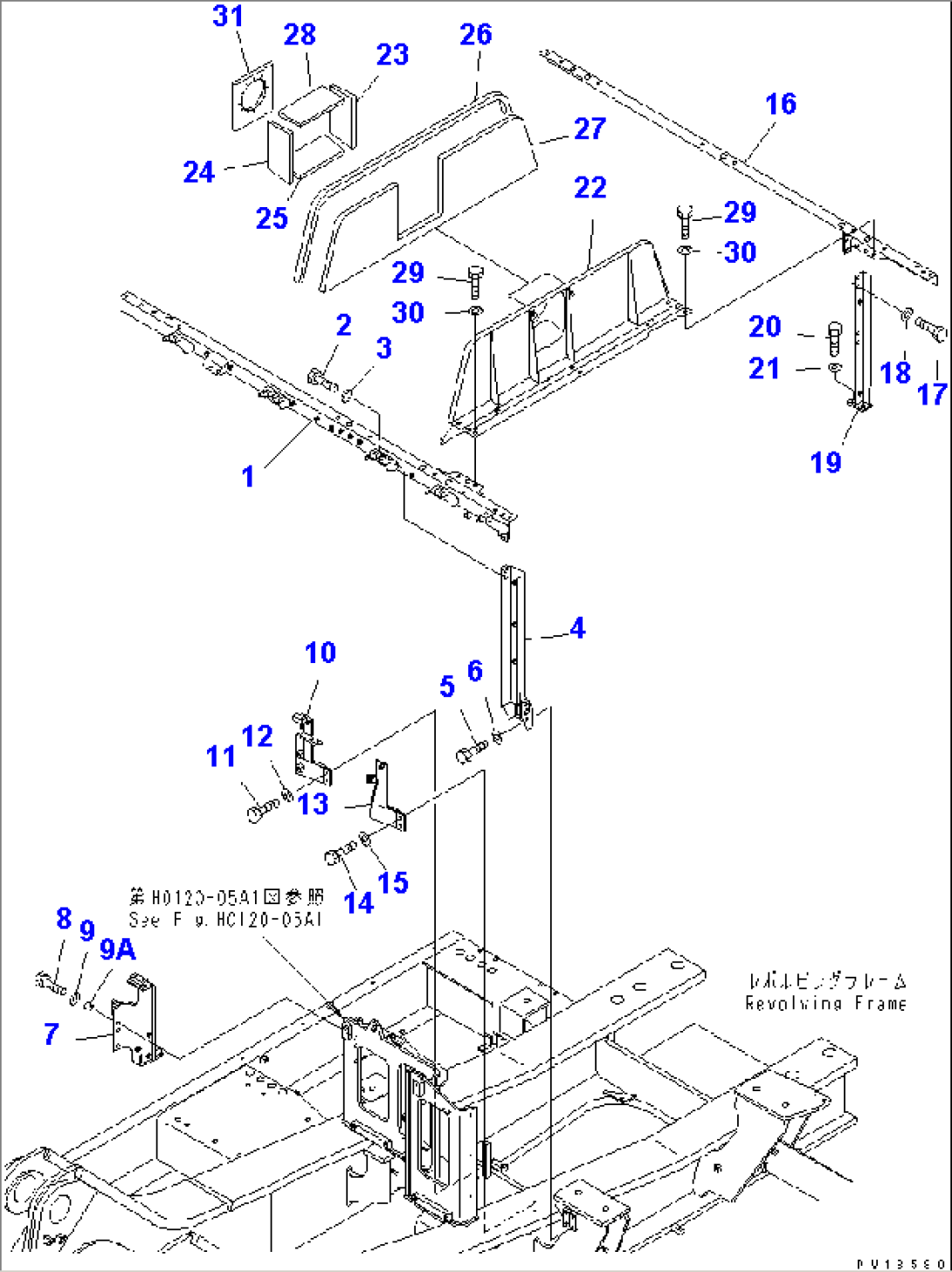

FRAME (ENGINE ROOM) (MACHINE CAB)(#11001-)

Komatsu PC750SE-6 S/N 10001-UP (FOR NORTH AMERICA) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-54-77432FRAME11001-
201010-81230BOLT11001-
301643-31232WASHER11001-
4209-54-77481FRAME11001-
501010-81230BOLT10001-
601643-31232WASHER10001-
7209-54-77452BRACKET11001-
801010-81460BOLT11001-
901643-31445WASHER10001-
9A198-21-12240BOSS11001-
10209-53-11390BRACKET11001-
1101010-81230BOLT11001-
1201643-31232WASHER11001-
13209-53-11410BRACKET11001-
1401010-81230BOLT11001-
1501643-31232WASHER11001-
16209-54-77441FRAME11001-
1701010-81230BOLT11001-
1801643-31232WASHER11001-
19209-54-77461FRAME11001-
2001010-81230BOLT10001-
2101643-31232WASHER10001-
22209-54-77243BRACKET11001-
23209-53-11971SHEET11001-
24209-53-11981SHEET11001-
25209-53-11990SHEET11001-
26209-54-77211SHEET11001-
27209-54-77251SHEET11001-
28209-54-77272SHEET11001-
2901010-81230BOLT10001-
3001643-31232WASHER10001-
31209-54-77262SHEET11001-
