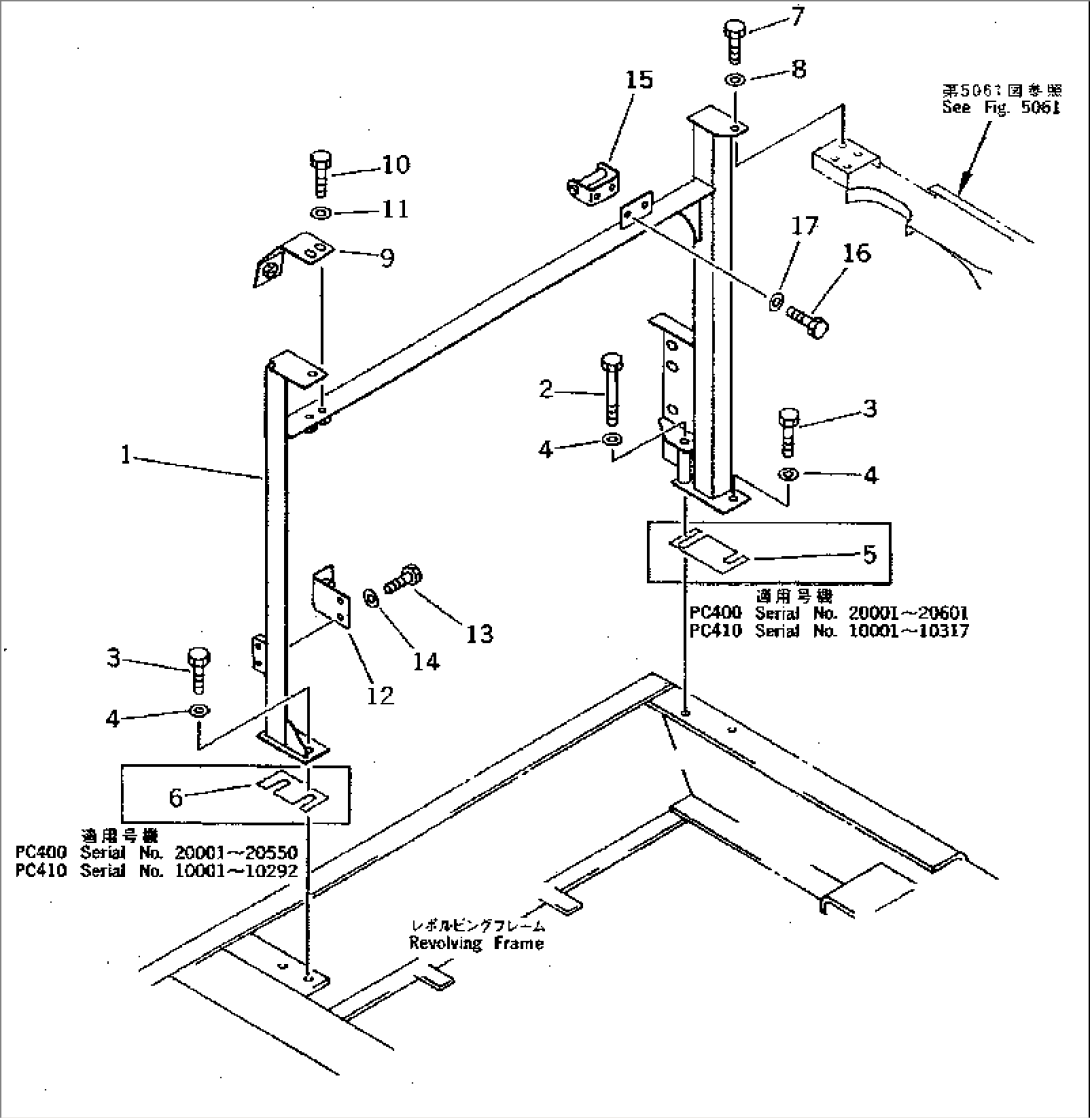

FRAME (FOR RIGHT SIDE COVER)

Komatsu PC410-5 S/N 10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-54-51721FRAME,R.H.10001-
201011-51230BOLT10001-
301010-51240BOLT10001-
401643-31232WASHER10001-
5207-54-52550PLATE10001-10317
6207-54-52560PLATE10001-10292
701010-51240BOLT10003-
01010-51230BOLT10001-10002
801643-31232WASHER10001-
9207-54-51560PLATE10001-
1001010-51230BOLT10001-
1101643-31232WASHER10001-
12207-54-51570PLATE10001-
1301010-51230BOLT10001-
1401643-31232WASHER10001-
15207-54-31870BRACKET10001-
1601010-51025BOLT10001-
1701643-31032WASHER10001-
