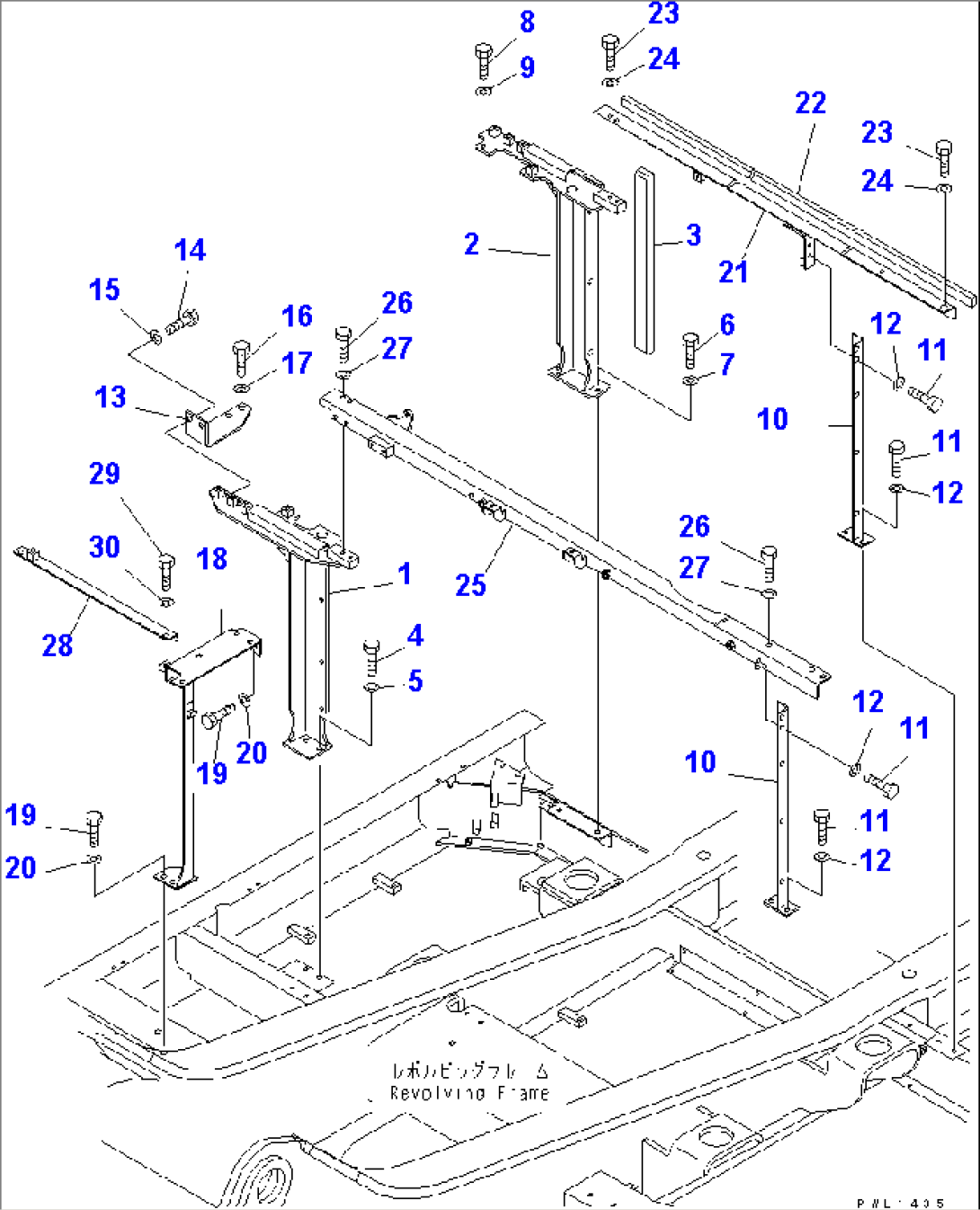

FRAME (MACHINE CAB)(#32250-)

Komatsu PC400LC-6Z S/N 30001-UP (PIPE LOOPER SPEC.) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-54-61511FRAME30001-
2208-54-61521FRAME30001-
3207-54-61590SHEET30001-
401010-81235BOLT30001-
501643-31232WASHER30001-
601010-81235BOLT30001-
701643-31232WASHER30001-
801010-81235BOLT30001-
901643-31232WASHER30001-
10207-54-61531FRAME30001-
1101010-81230BOLT30001-
1201643-31232WASHER30001-
13208-54-61540BRACKET30001-
1401010-81230BOLT30001-
1501643-31232WASHER30001-
1601010-81230BOLT30001-
17175-54-34170WASHER30001-
18208-54-61551FRAME30001-
1901010-81230BOLT30001-
2001643-31232WASHER30001-
21208-54-61562FRAME32250-
22207-54-61580SHEET30001-
2301010-81230BOLT30001-
2401643-31232WASHER30001-
25208-54-61571FRAME30001-
2601010-81230BOLT30001-
2701643-31232WASHER30001-
28207-54-61610FRAME30001-
2901010-81230BOLT30001-
3001643-31232WASHER30001-
