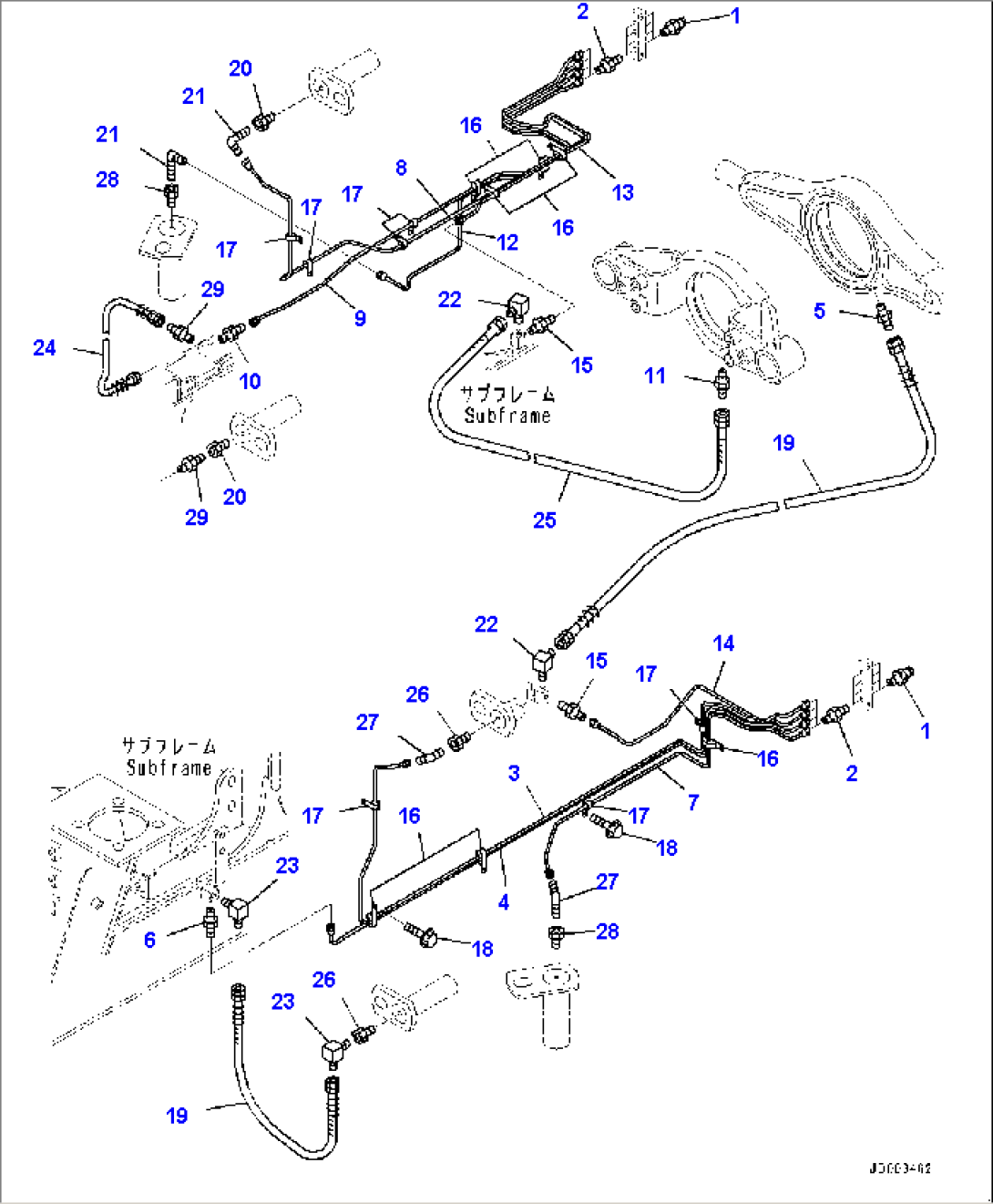

Front Auto-greasing (#2785-)

Komatsu HM300-2 S/N 2785-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107020-00000Fitting, Grease2785-
2423-09-12110Connector2785-
356D-52-12213Tube2785-
456D-52-12223Tube2785-
5566-52-43290Nipple2785-
6423-09-12110Connector2785-
756D-52-12233Tube2785-
856D-52-12243Tube2785-
956D-52-12253Tube2785-
10423-09-12110Connector2785-
11566-52-43290Nipple2785-
1256D-52-12263Tube2785-
1356D-52-12272Tube2785-
1456D-52-12282Tube2785-
15423-09-12110Connector2785-
1604435-50610Clip2785-
1704434-50610Clip2785-
1801435-01016Bolt2785-
19203-62-22160Hose2785-
20566-52-12210Nipple2785-
21421-09-12540Elbow2785-
22566-52-43390Elbow2785-
23566-52-43390Elbow2785-
24203-62-22160Hose2785-
25566-52-43210Hose2785-
26566-52-12210Nipple2785-
27421-09-12540Elbow2785-
28566-52-12210Nipple2785-
29566-52-43290Nipple2785-
