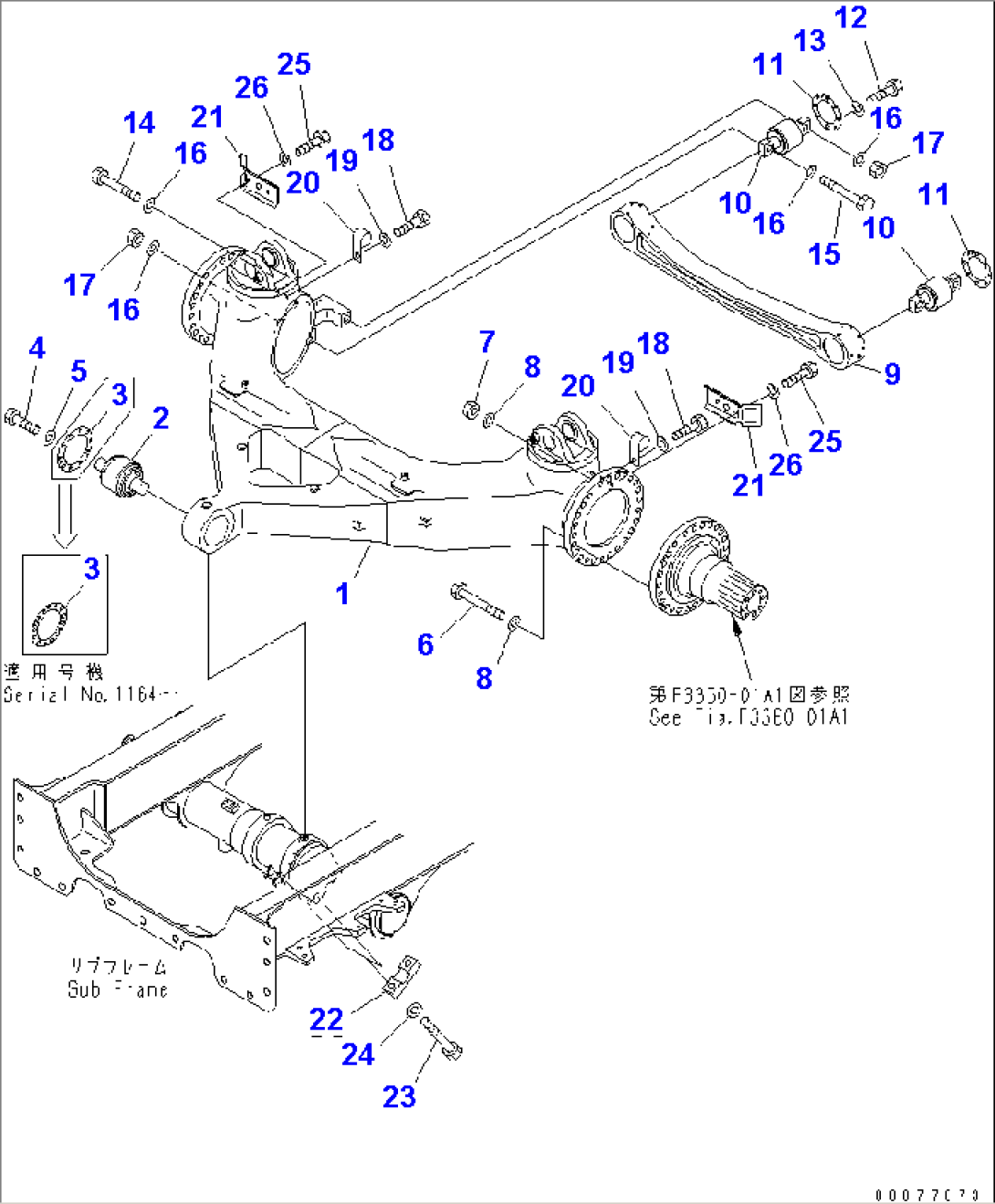

FRONT AXLE SUPPORT (-40ßC SPEC.)

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-50-21110ARM1209-
156C-50-11112ARM1164-1208
156C-50-11111ARM1001-1163
256B-50-12331BEARING1164-
256B-50-12330BEARING1001-1163
356B-50-12811PLATE1164-
356B-50-12142PLATE1001-1163
356B-50-12141PLATE(1001-1072)
401010-81230BOLT1164-
401010-81230BOLT1001-1163
501643-31232WASHER1164-
501643-31232WASHER1001-1163
601011-62000BOLT1001-
701580-02016NUT1001-
801643-32060WASHER1001-
956C-50-11131ROD1001-
1056B-50-12341BEARING1090-
1056B-50-12340BEARING(1001-1089)
1156B-50-12240PLATE1001-
1201010-81025BOLT1001-
1301643-31032WASHER1001-
14419-09-11130BOLT1001-
1556B-50-11150BOLT1001-
1601643-32460WASHER1001-
1701580-12419NUT1001-
1801010-81016BOLT1001-
1901640-21016WASHER1002-
2008036-90614CLIP1001-
2156C-50-11140PROTECTOR1001-
2256B-50-12150PLATE1001-
2301010-82475BOLT1001-
2401643-32460WASHER1001-
2501010-81225BOLT1001-
2601643-31232WASHER1001-
