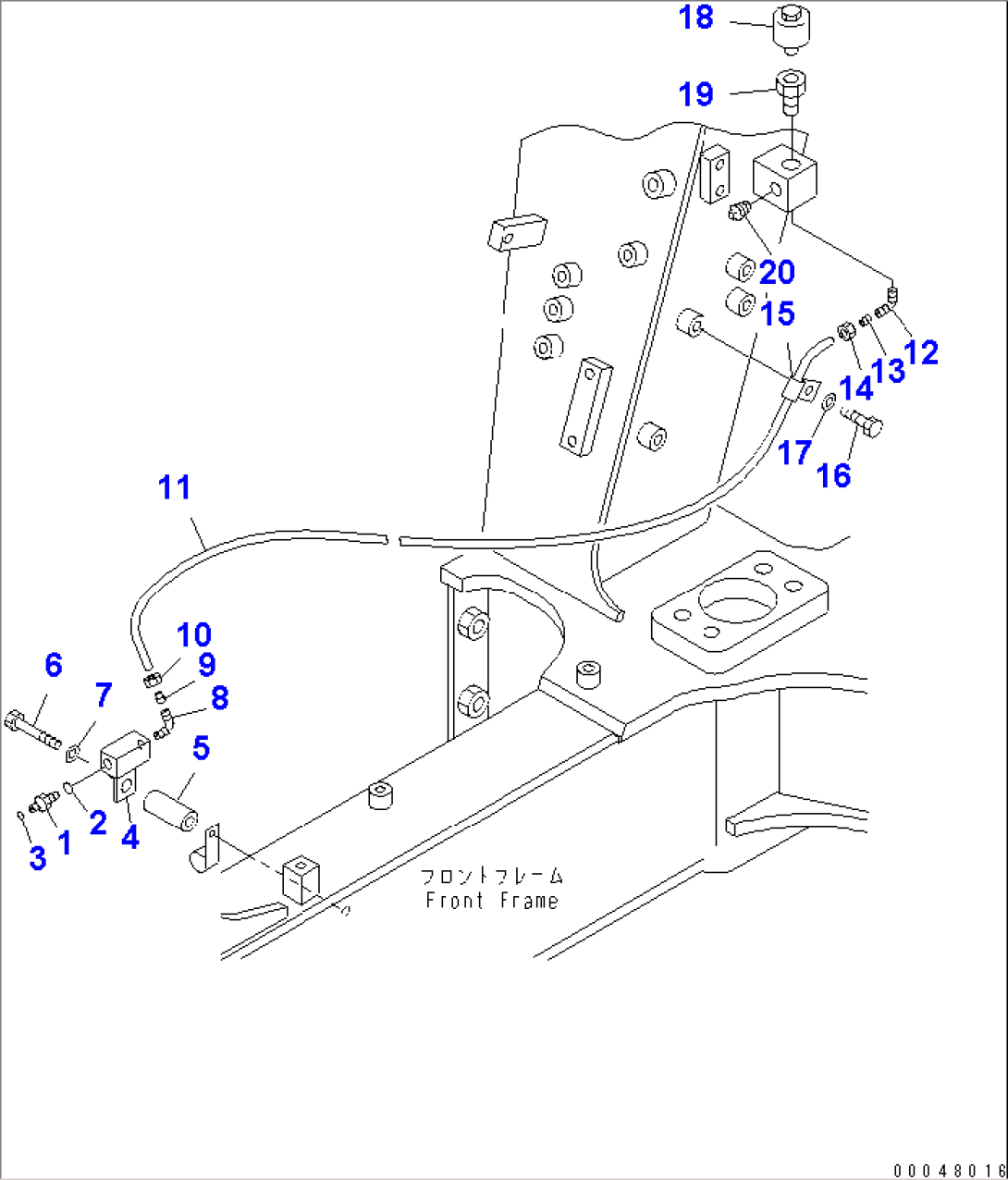

FRONT BRAKE COOLING (BREATHER) (R.H.)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
102781-0021DUNION2001-2784
207002-11423O-RING2001-@
302896-11008O-RING2001-@
456D-61-24260JOINT2001-@
5195-979-5190COLLAR2001-@
601010-81070BOLT2001-@
701643-31032WASHER2001-@
807834-00613ELBOW2001-@
907831-00612SLEEVE2001-@
1007832-00614NUT2001-@
1107822-00610TUBE2001-@
1207834-00617ELBOW2001-2784
1307831-00612SLEEVE2001-@
1407832-00614NUT2001-@
1504434-51010CLIP2001-@
1601010-81020BOLT2001-2784
1701643-31032WASHER2001-2784
1807030-10252BREATHER2001-@
1907326-10302ADAPTER2001-2784
2007042-30312PLUG2001-2784
