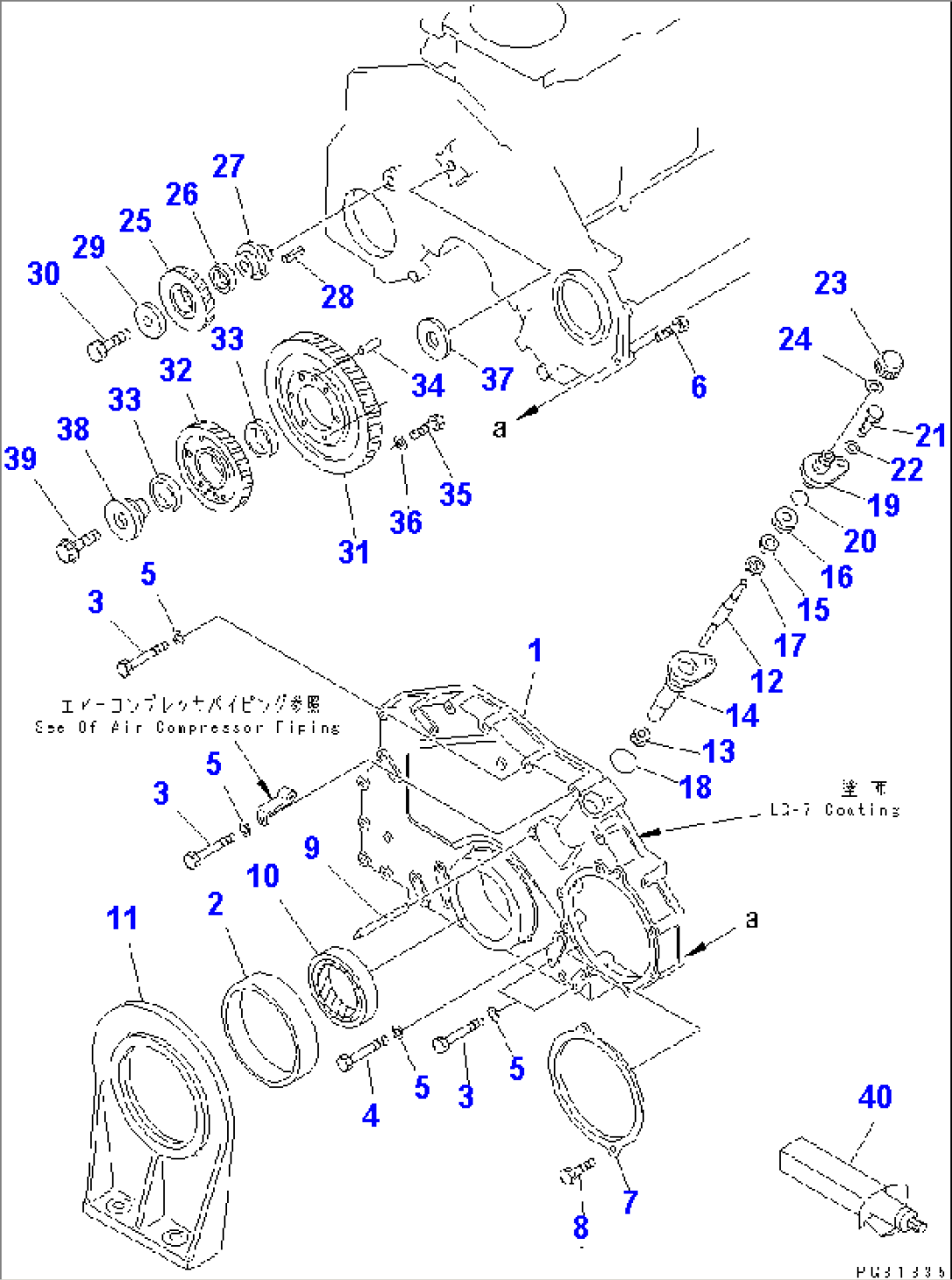

FRONT COVER AND FRONT SUPPORT (WITH AIR COMPRESSOR)

Komatsu 6D125-1Z S/N 19761-UP · CYLINDER BLOCK

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
6150-21-3101COVER ASS'Y19761-
26150-21-3151BUSHING19761-
301010-51070BOLT19761-
401010-51075BOLT19761-
501640-21016WASHER19761-
66150-81-9130BOLT19761-
76150-21-3510COVER19761-
801010-51020BOLT19761-
96150-21-3380POINTER19761-
106150-21-3230SEALÂÂ, FRONT (K2)19761-
116150-21-3620SUPPORT,FRONT19761-
6150-81-5100DRIVE ASS'Y19761-
126150-81-5120SHAFT19761-
136110-73-3220GEAR19761-
146150-81-5110BUSHING19761-
156150-71-1910SEAL (K2)19761-
166162-73-1960WASHER19761-
176162-73-1970SPACER19761-
1807000-03030O-RING (K2)19761-
196150-81-5140HOUSING19761-
2007000-02020O-RING19761-
2101014-51030BOLT19761-
2201640-21016WASHER19761-
236136-81-5291CAP19761-
246130-82-5270GASKET (K2)19761-
256150-31-6110GEAR19761-
266150-31-6120BUSHING19761-
276150-21-2510SHAFT19761-
2804025-00512PIN,SPRING (SEE FIG.0201)19761-
296150-21-2520PLATE19761-
3001010-31460BOLT19761-
316150-31-6310GEAR19761-
6150-31-6200GEAR ASS'Y19761-
346127-21-1260PIN19761-
3501010-30825BOLT19761-
3601643-50823WASHER30734-
376150-21-2421PLATE30745-
6150-21-2420PLATE19761-30744
386150-21-2411SHAFT30745-
6150-21-2410SHAFT19761-30744
396150-21-2431BOLT30745-
6150-21-2430BOLT19761-30744
4009920-00150LIQUID GASKET,LG-7ÂÂ, 150G19761-
