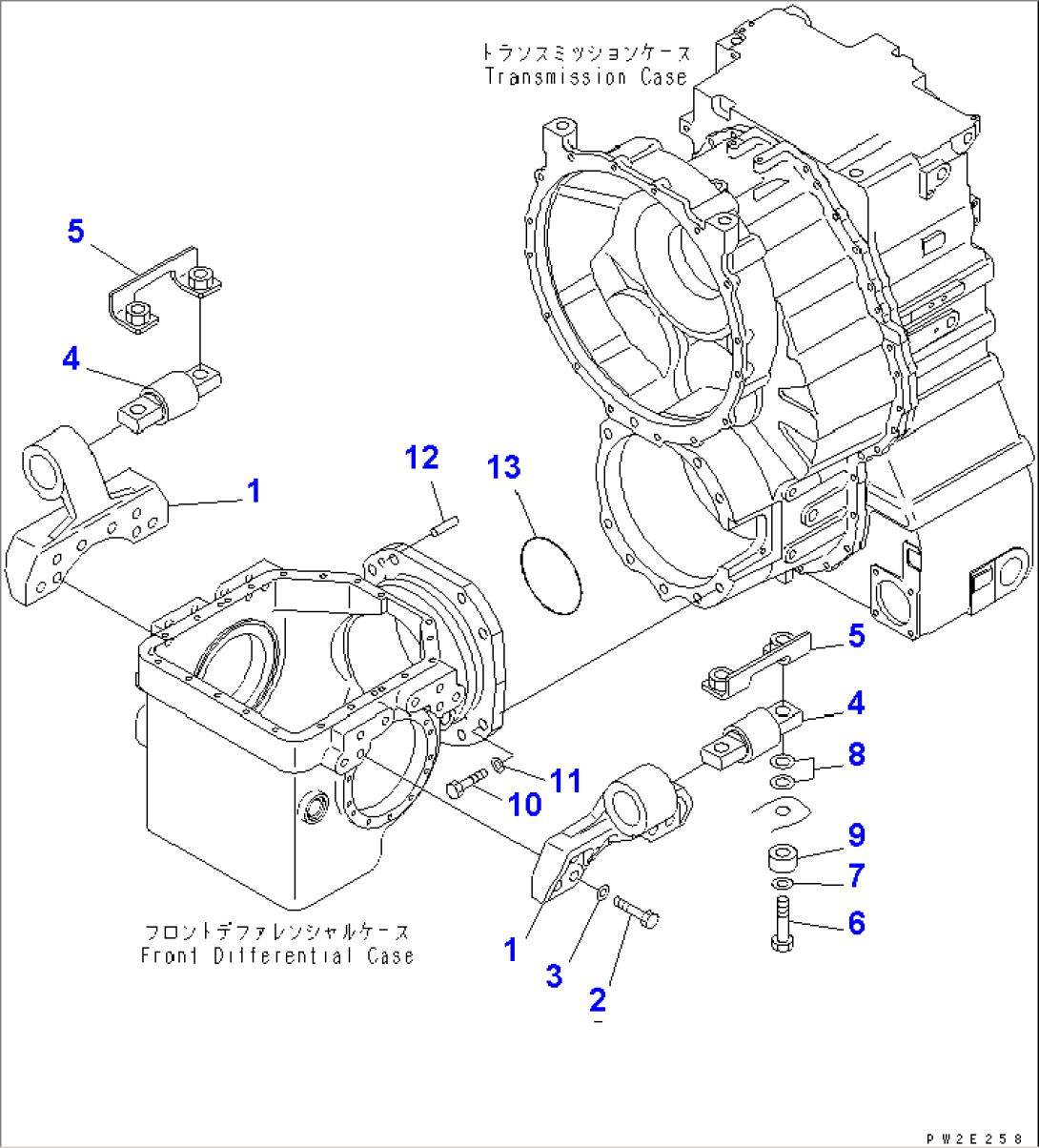

FRONT DIFFERENTIAL MOUNTING

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-16-11110BRACKET1001-
201010-62070BOLT1001-
301643-32060WASHER1001-
456B-16-11211CUSHION1001-
556B-16-11161BRACKET1001-
601011-62730BOLT1001-
701643-32780WASHER1001-
8208-03-11350SHIM, 1.0MM1001-
9176-30-12140SPACER1001-
1001010-62065BOLT1001-
1101643-32060WASHER1001-
1204020-01638PIN,DOWEL1001-
1307000-A5155O-RING1041-
1307000-75155O-RING1001-1040
