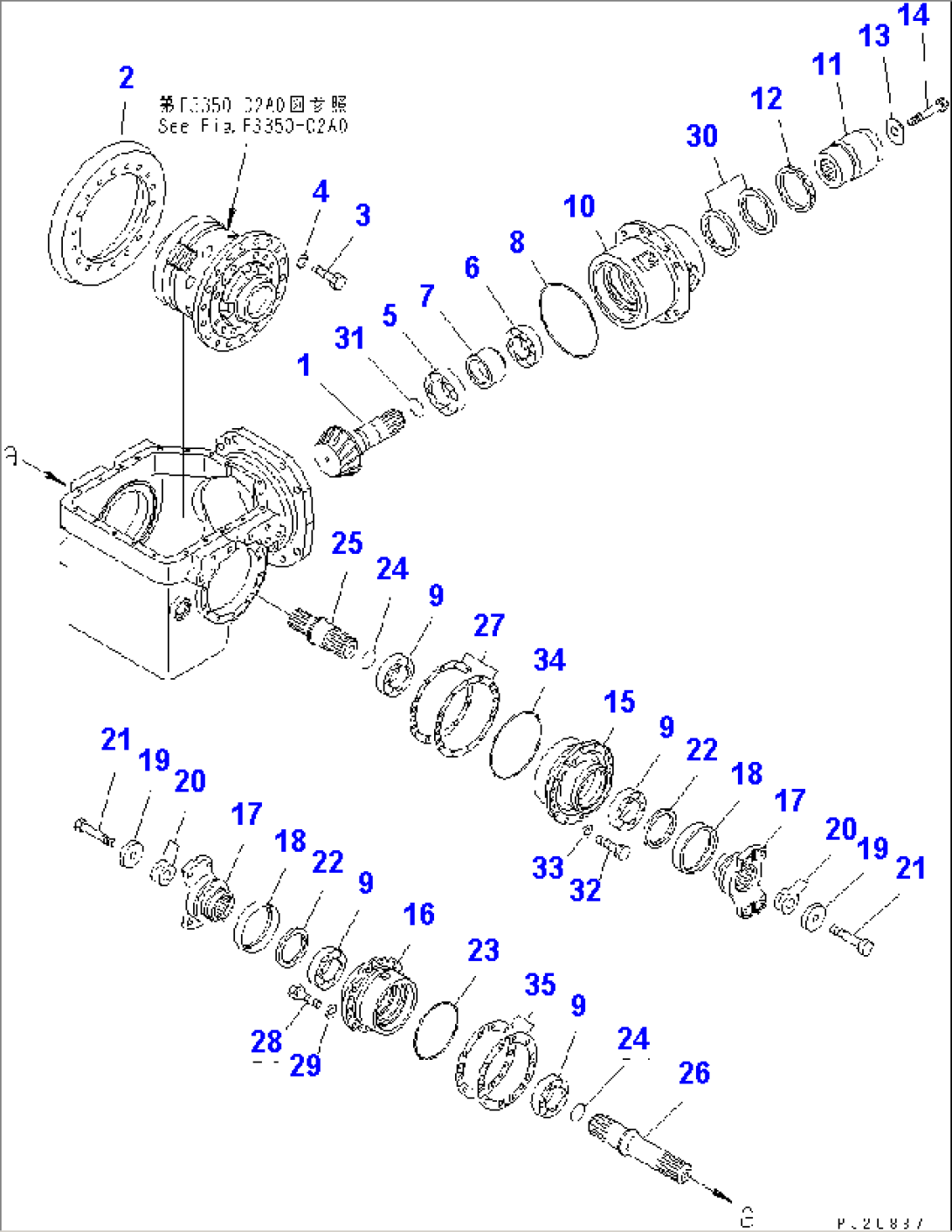

FRONT DIFFERENTIAL (PINION GEAR AND COUPLING)

Komatsu HM350-1 S/N 1001-UP · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56C-27-11001DIFFERENTIAL ASS'Y,FRONT1001-
56C-27-11201PINION ASS'Y1001-
301010-61645BOLT1001-
401643-31645WASHER1001-
5423-22-21820BEARING1001-
6419-22-11810BEARING1001-
7423-22-21860SPACER1001-
807000-15220O-RING1001-
9417-22-12840BEARING1001-
1056B-27-11351CAGE1001-
1156B-27-11230COUPLING1001-
1256B-27-11281GEAR1039-
1256B-27-11280GEAR1001-1038
1356B-27-11270HOLDER1001-
1401051-62420BOLT1001-
1556B-27-11731CARRIER1044-
1556B-27-11730CARRIER1001-1043
1656B-27-11721CARRIER,SIDE1044-
1656B-27-11720CARRIER,SIDE1001-1043
1756B-27-11614COUPLING1044-
1756B-27-11613COUPLING1001-1043
1856B-27-11870DEFLECTOR1001-
19423-22-21240WASHER1001-
2023W-22-21560SHIM, 0.05MM1001-
2023W-22-21570SHIM, 0.2MM1001-
2023W-22-21580SHIM, 0.5MM1001-
2101011-62020BOLT1001-
2256B-27-11910SEAL1001-
2307000-15170O-RING1001-
2407000-15055O-RING1001-
2556C-27-11860SHAFT1001-
2656B-27-11740SHAFT1001-
2756B-27-11950SHIM, 0.8MM1001-
2756B-27-11960SHIM, 0.3MM1001-
2756B-27-11970SHIM, 0.2MM1001-
2756B-27-11980SHIM, 0.15MM1001-
2801010-61440BOLT1001-
2901643-31445WASHER1001-
3007012-50110SEAL1001-
3107000-15055O-RING1001-
3201010-61235BOLT1001-
3301643-31232WASHER1001-
3407000-15200O-RING1001-
3556B-27-11460SHIM, 0.05MM1001-
3556B-27-11470SHIM, 0.2MM1001-
3556B-27-11480SHIM, 0.3MM1001-
3556B-27-11490SHIM, 0.8MM1001-
