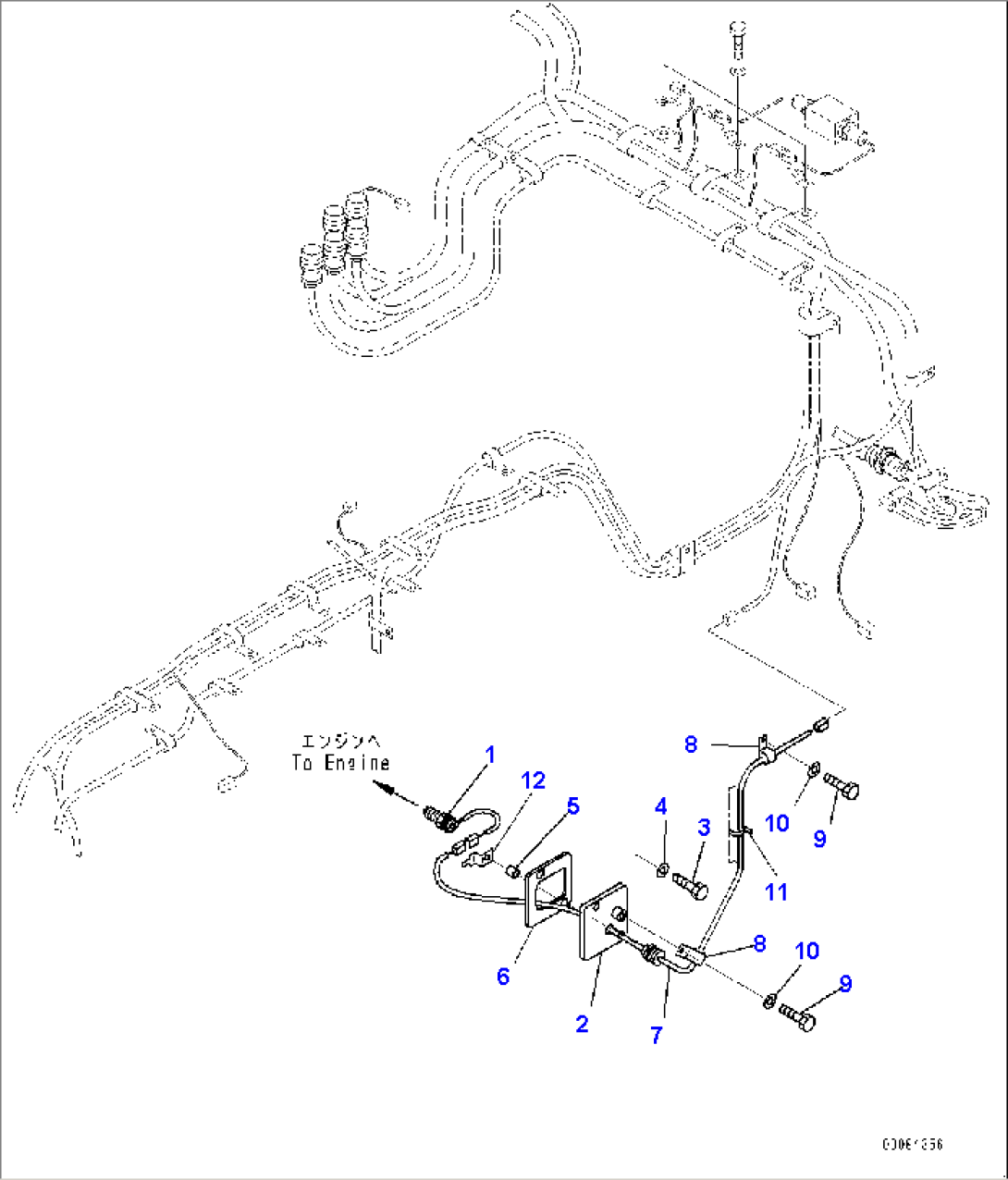

Front Electric Wiring Harness, Sensor (#7079-)

Komatsu HM400-2R S/N 7079-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17861-93-2330Sensor, Magnetic Pick-Up, Pick-up7079-
256B-06-11113Plate7079-
301010-81235Bolt7079-
401643-31232Washer7079-
556B-06-11290Spacer7079-
656B-06-11280Pad7079-
756B-06-11480Wiring Harness7079-
804434-50810Clip7079-
901010-81016Bolt7079-
1001643-31032Washer7079-
1108034-20414Band, Black7079-
1208193-21012Clip7079-
