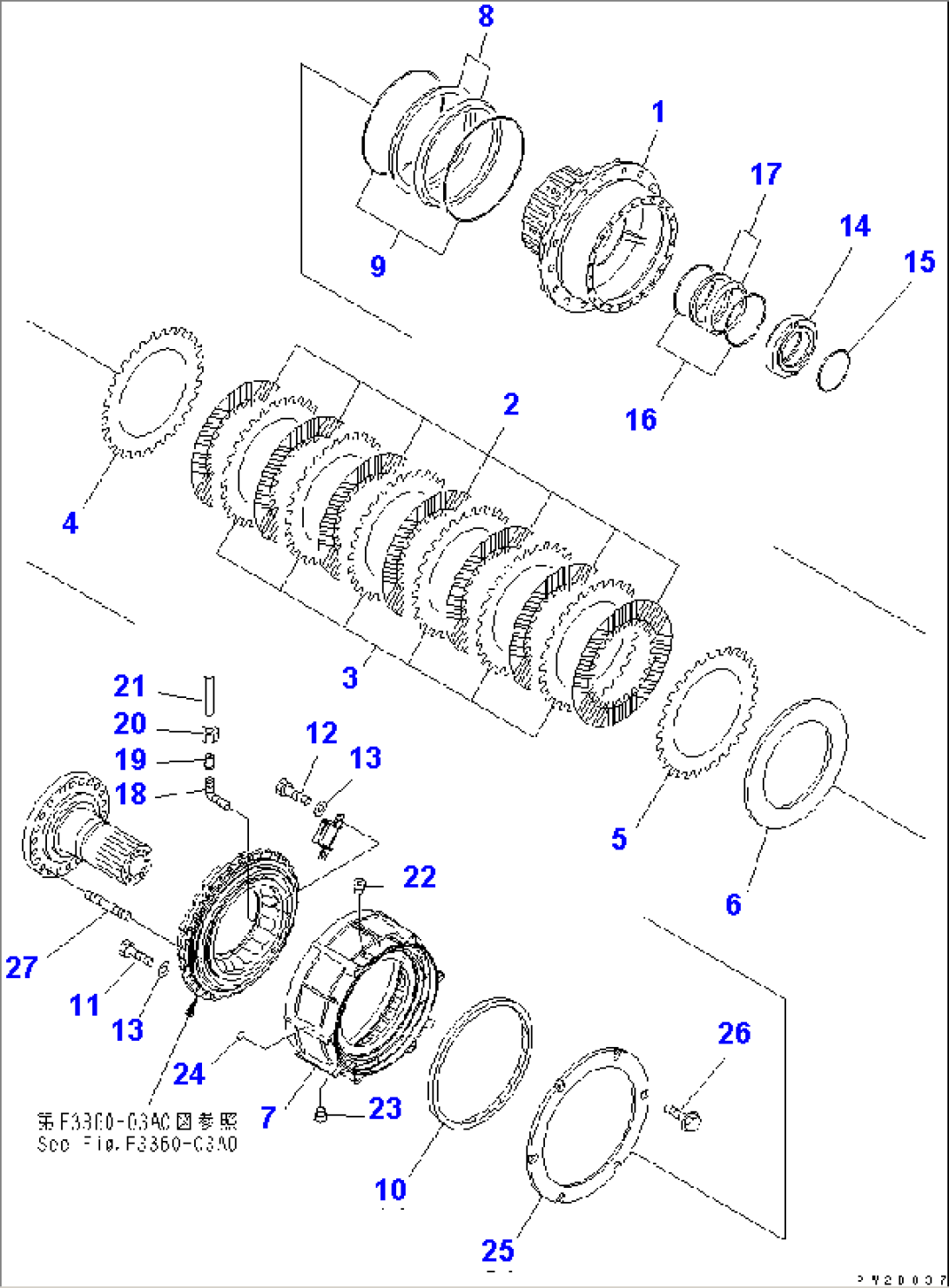

FRONT FINAL BRAKE (HUB)

Komatsu HM300-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-27-12002FINAL DRIVE ASS'Y1001-
156D-27-12712HUB1001-
256D-33-11510DISC1001-
356D-33-11251PLATE1001-
456D-33-11261DAMPER1001-
556D-33-11271DAMPER1001-
656E-32-11280PLATE1001-
756D-32-11214GEAR1001-
856D-33-11311SEAL1043-
56D-33-11310SEAL1001-1042
9195-27-12710O-RING1001-
10421-33-21811SEAL1001-
1101010-61235BOLT1001-
1201010-61240BOLT1001-
1301643-31232WASHER1001-
1456D-33-11330RETAINER1001-
1507000-15135O-RING1001-
16180-27-11721O-RING1001-
1756D-33-11320SEAL1001-
1807834-00613ELBOW1001-
1907831-00612SLEEVE1001-
2007832-00614NUT1001-
2107822-00606TUBE1001-
2207043-70108PLUG1001-
2307043-70211PLUG1001-
2407000-12012O-RING1001-
2556D-33-11491PLATE1001-
2601435-01020BOLT1001-
2701144-32090STUD1001-
