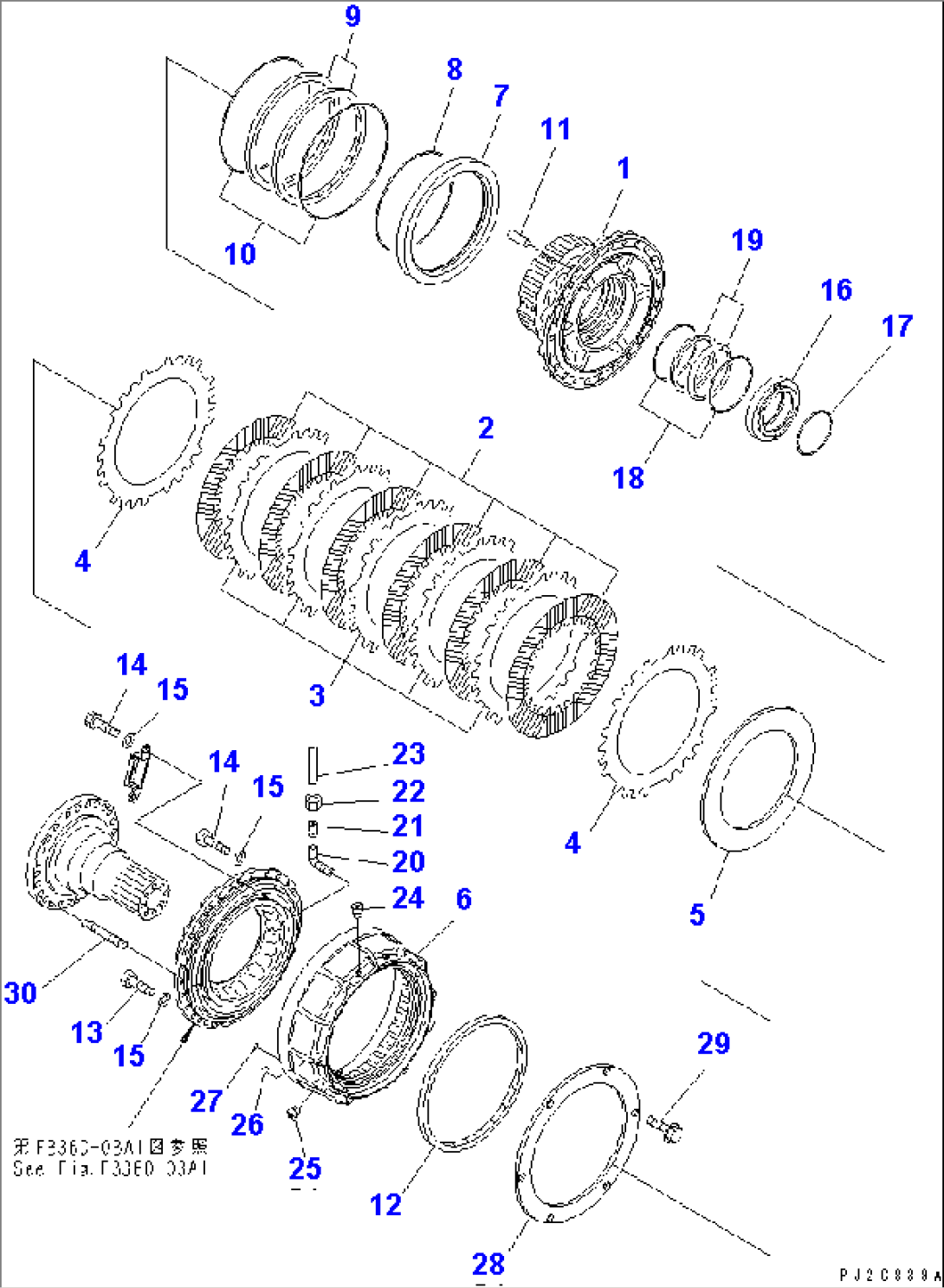

FRONT FINAL BRAKE (HUB) (-40ßC SPEC.)

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56C-27-12902FINAL DRIVE ASS'Y1118-
56C-27-12901FINAL DRIVE1001-1117
56C-27-12900FINAL DRIVE ASS'Y(1001-1078)
156B-22-12713HUB1001-
156B-22-12712HUB(1001-1088)
2425-33-11510DISC1001-
3566-33-41230PLATE1001-
4566-33-41261DAMPER1001-
5426-33-21280PLATE1001-
656B-33-11215GEAR1001-
656B-33-11213GEAR(1001-1110)
756B-33-11362RETAINER1001-
756B-33-11361RETAINER(1001-1110)
807000-55350O-RING1001-
9567-33-41421RING (K1)(K2)1001-
9287-33-11910RING(1001-1110)
10180-27-11620O-RING (K1)(K3)1001-
1104020-00820PIN,DOWEL1001-
1256C-23-13460SEAL1001-
1241E-33-11660SEAL(1001-1110)
1301010-61445BOLT1001-
1401010-61450BOLT1001-
1501643-31445WASHER1001-
1656B-33-11331RETAINER1001-
1707000-55145O-RING1001-
56B-33-00010FLOATING SEAL ASS'Y1001-
2007834-00613ELBOW1001-
2107831-00612SLEEVE1001-
2207832-00614NUT1001-
2307822-00607TUBE1001-
2407043-70108PLUG1001-
2507043-70211PLUG1001-
2607000-52016O-RING1001-
2707000-52012O-RING1001-
2856B-33-11491COVER1001-
2901435-01020BOLT1001-
3001144-32095STUD1001-
K1567-33-00013FLOATING SEAL A.1001-
K2567-33-00023SEAL RING ASS'Y1001-
K2567-33-41421RING,SEAL1001-
K3180-27-00100O-RING ASS'Y1001-
K3180-27-11620O-RING1001-
