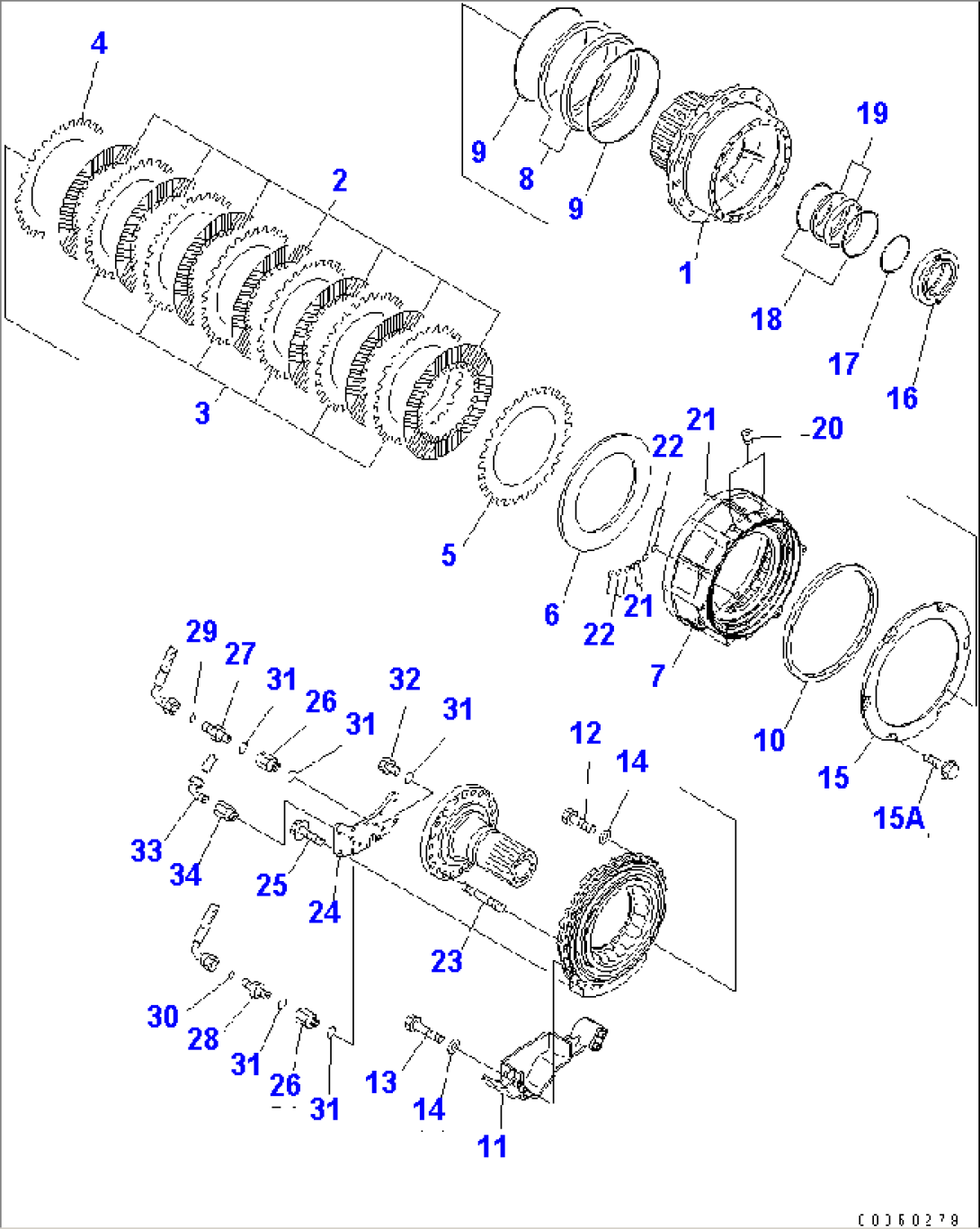

FRONT FINAL BRAKE (R.H.) (HUB)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-27-22003FINAL DRIVE ASS'Y2001-
56D-27-22002FINAL DRIVE ASS'Y(2001-2555)
56D-27-25051FINAL DRIVE ASS'Y2001-
56D-27-25050FINAL DRIVE ASS'Y(2001-2555)
156D-27-12715HUB2001-
156D-27-12714HUB(2001-2555)
256D-33-11510DISC2001-
356D-33-11251PLATE2001-
456D-33-11261DAMPER2001-
556D-33-11271DAMPER2001-
656E-32-11280PLATE2001-
756D-32-21211GEAR2001-
56D-33-00030SEAL ASS'Y,FLOATING2001-
1056D-23-13461SEAL2001-
1056D-23-13460SEAL(2001-2555)
1156D-32-21934BRACKET2625-
1156D-32-21933BRACKET2001-2624
1201010-61235BOLT2001-
1301010-61265BOLT2001-
1401643-31232WASHER2001-
1556D-33-21490PLATE2001-
15A01435-01020BOLT2001-
1656D-33-11330RETAINER2001-
1707000-15135O-RING2001-
56D-33-00050FLOATING SEAL ASS'Y2001-
2007043-70108PLUG2001-
2107000-12012O-RING2001-
2207000-12018O-RING2001-
2301144-32090STUD2001-
2456D-32-21911COVER2001-
2501435-01030BOLT2001-
266162-73-4690NIPPLE2001-
2702781-0021DUNION2001-
2802781-0031DUNION2001-
2902896-11008O-RING2001-
3002896-11009O-RING2001-
3107002-11423O-RING2001-
3207040-11409PLUG2001-
33285-35-11820ELBOW2001-
3421W-977-1120NIPPLE2625-
34582-01-12910NIPPLE2001-2624
