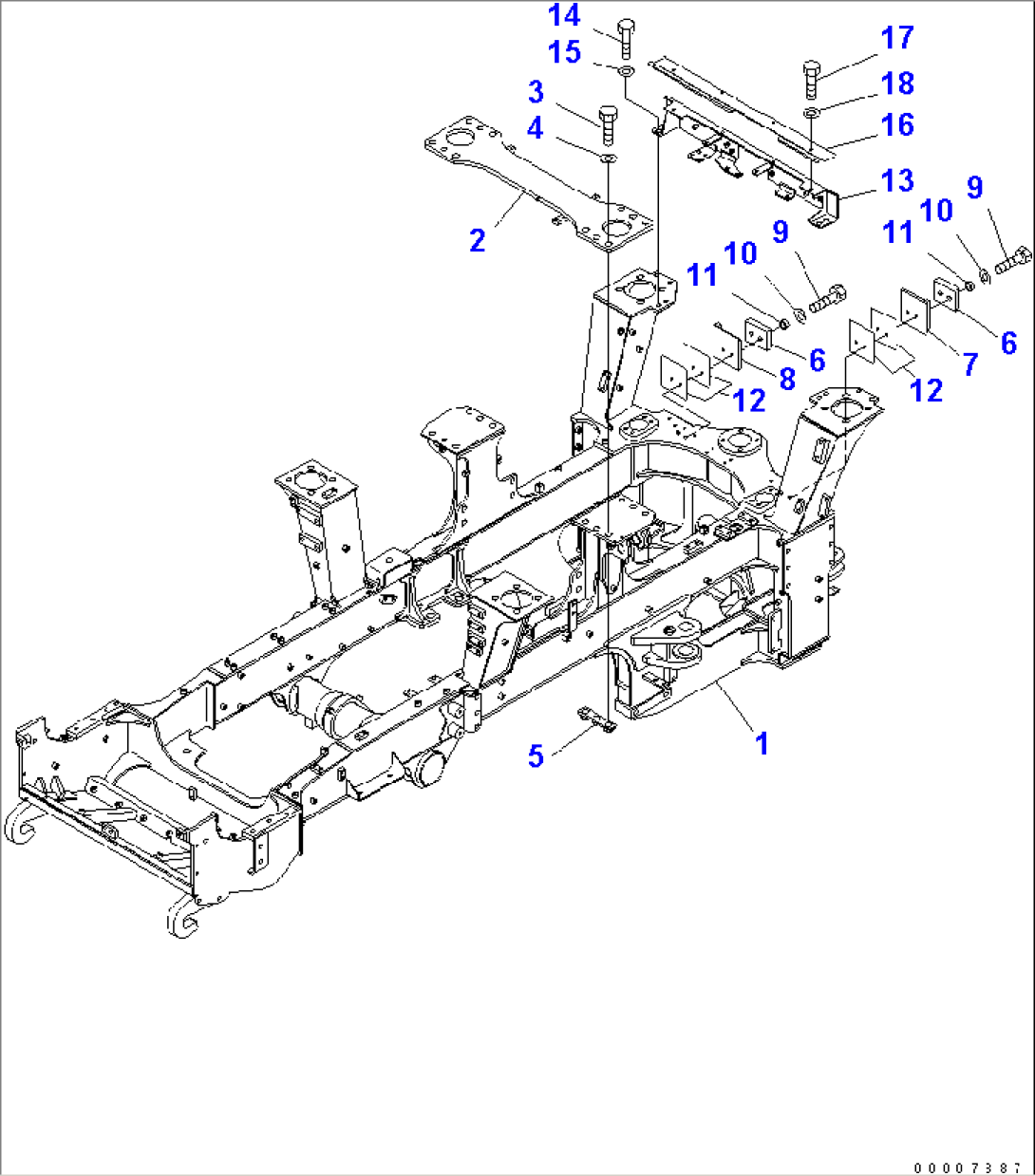

FRONT FRAME
Komatsu HM300TN-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-46-10100 | FRAME,FRONT | 1001- | |
| 2 | 56D-46-11130 | CROSS | 1001- | |
| 3 | 01010-82470 | BOLT | 1001- | |
| 4 | 01643-32460 | WASHER | 1001- | |
| 5 | 56D-46-11220 | SEAT | 1001- | |
| 6 | 56C-46-11610 | BUMPER | 1001- | |
| 7 | 56C-46-11640 | BRACKET,L.H. | 1001- | |
| 8 | 56C-46-11650 | BRACKET,R.H. | 1001- | |
| 9 | 07372-21245 | BOLT | 1001- | |
| 10 | 01643-31232 | WASHER | 1001- | |
| 11 | 424-54-14230 | SPACER | 1001- | |
| 12 | 56C-46-11620 | SHIMÃÂ, 1.6MM | 1001- | |
| 56C-46-11630 | SHIMÃÂ, 1.0MM | 1001- | ||
| 13 | 56D-80-14561 | BRACKET | 1001- | |
| 14 | 01010-81640 | BOLT | 1001- | |
| 15 | 01643-31645 | WASHER | 1001- | |
| 16 | 56D-80-14520 | COVER | 1001- | |
| 17 | 01010-81020 | BOLT | 1001- | |
| 18 | 01643-31032 | WASHER | 1001- |
