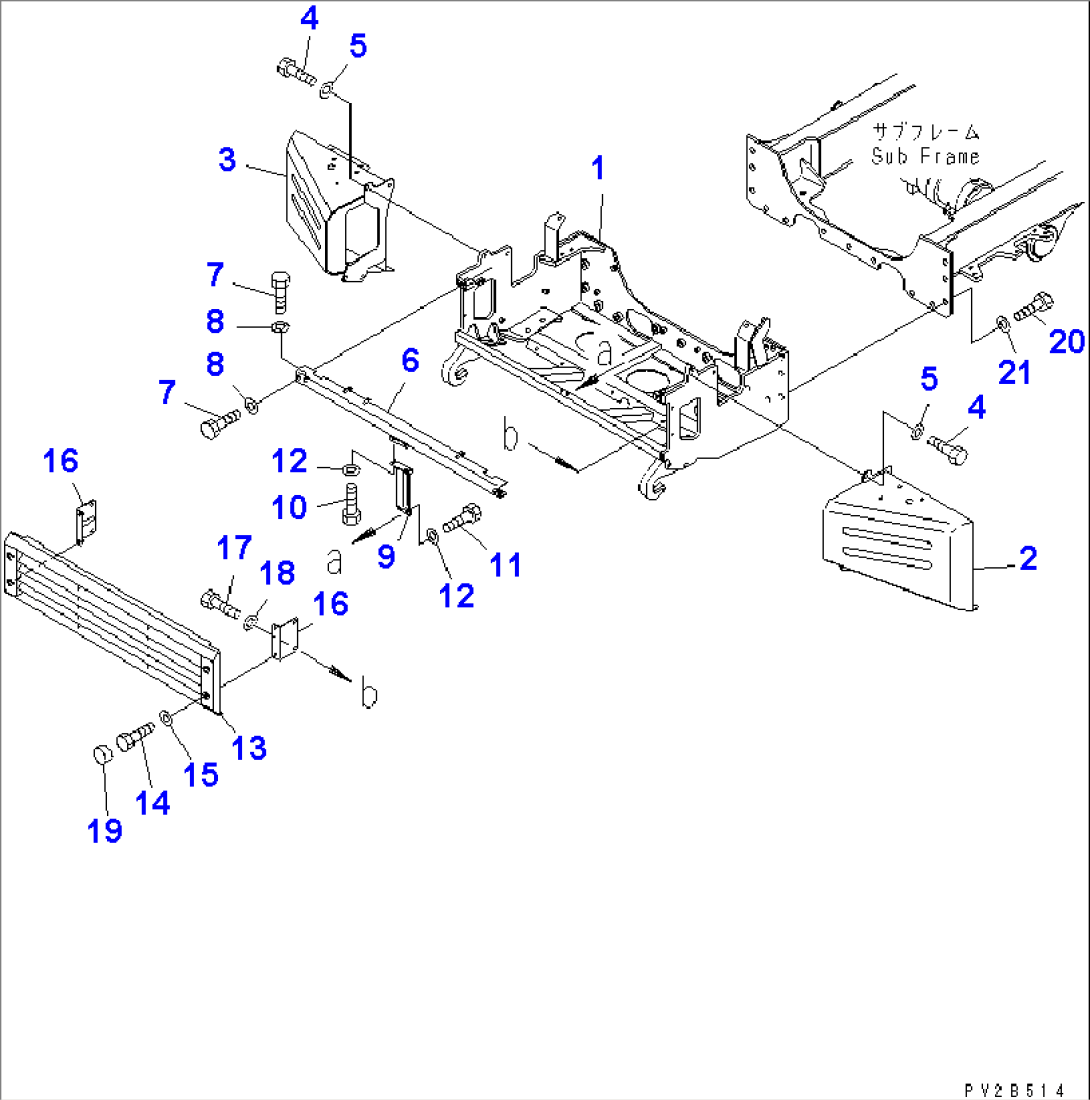

FRONT FRAME (BUMPER)
Komatsu HM400-1 S/N 1001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56C-46-11410 | BUMPER,CENTER | 1001- | |
| 2 | 56C-46-11421 | BUMPER,L.H. | 1001- | |
| 3 | 56C-46-11431 | BUMPER,R.H. | 1001- | |
| 4 | 01010-81635 | BOLT | 1001- | |
| 5 | 01643-31645 | WASHER | 1001- | |
| 6 | 56C-46-11810 | BRACKET | 1001- | |
| 7 | 01010-81630 | BOLT | 1001- | |
| 8 | 01643-31645 | WASHER | 1001- | |
| 9 | 56C-46-11820 | BRACKET | 1001- | |
| 10 | 01010-81225 | BOLT | 1001- | |
| 11 | 01010-81230 | BOLT | 1001- | |
| 12 | 01643-31232 | WASHER | 1001- | |
| 13 | 56C-46-11533 | COVER | 1001- | |
| 14 | 01010-81220 | BOLT | 1001- | |
| 15 | 01643-31232 | WASHER | 1001- | |
| 16 | 56B-54-11470 | BRACKET | 1001- | |
| 17 | 01010-81225 | BOLT | 1001- | |
| 18 | 01643-31232 | WASHER | 1001- | |
| 19 | 09415-02512 | CAP | 1001- | |
| 20 | 01010-82455 | BOLT | 1001- | |
| 21 | 01643-32460 | WASHER | 1001- |
