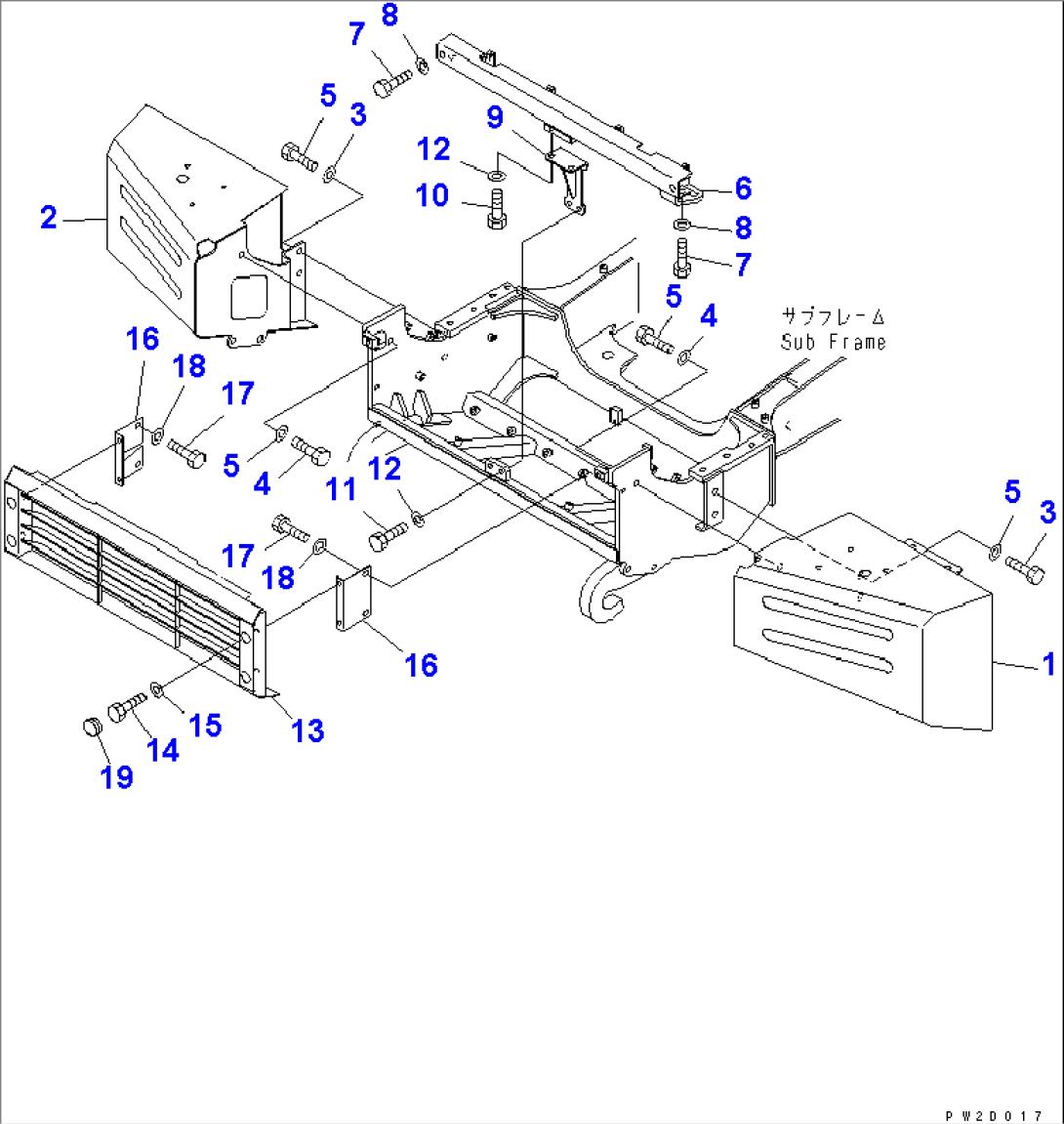

FRONT FRAME (BUMPER) (FOR SAND PROTECT)

Komatsu HM300-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-46-11421BUMPER,L.H.1001-
256D-46-11431BUMPER,R.H.1001-
301010-81635BOLT1001-
401010-81645BOLT1001-
501643-31645WASHER1001-
656D-46-11811BRACKET1016-
56D-46-11810BRACKET1001-1015
701010-81630BOLT1001-
801643-31645WASHER1001-
956D-46-11820BRACKET1001-
1001010-81225BOLT1001-
1101010-81240BOLT1001-
1201643-31232WASHER1001-
1356D-92-12540GRILLE1001-
1401010-81220BOLT1001-
1501643-31232WASHER1001-
1656D-46-11540BRACKET1001-
1701010-81220BOLT1001-
1801643-31232WASHER1001-
1909415-02512CAP1001-
