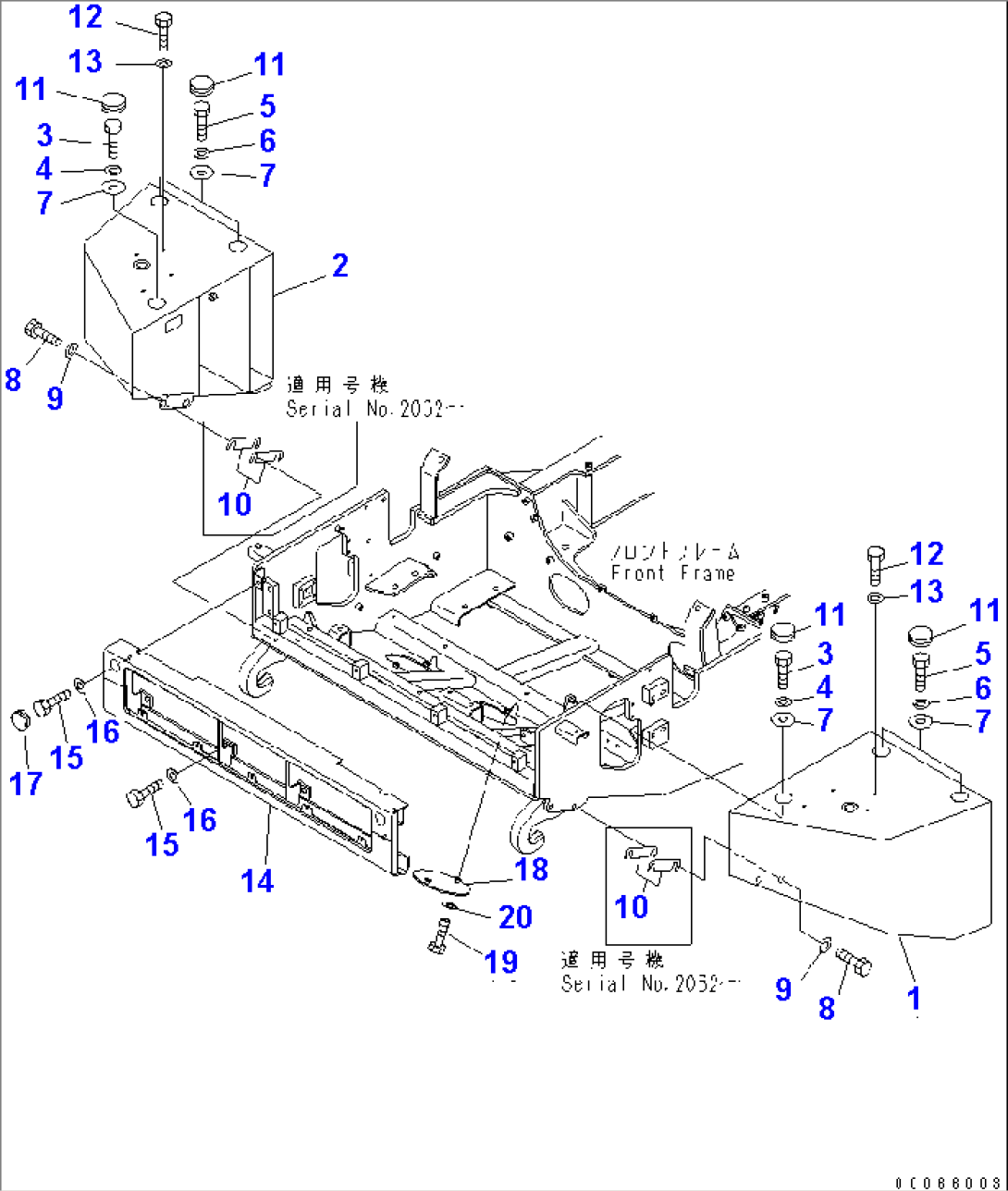

FRONT FRAME (BUMPER) (SAND PROTECTION SPEC.)(#2001-)
Komatsu HM350-2 S/N 2001-2218 (ECOT3) · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-46-21422 | BUMPER | 2001- | |
| 2 | 56B-46-21432 | BUMPER | 2001- | |
| 3 | 01010-81240 | BOLT | 2001- | |
| 4 | 01643-31232 | WASHER | 2001- | |
| 5 | 01010-81230 | BOLT | 2001- | |
| 6 | 01643-31232 | WASHER | 2001- | |
| 7 | 175-54-34170 | WASHER | 2001- | |
| 8 | 01010-81635 | BOLT | 2001- | |
| 9 | 01643-51645 | WASHER | 2001- | |
| 10 | 56D-46-21490 | SHIM, 1.0MM | 2062- | |
| 11 | 09415-05016 | CAP | 2001- | |
| 12 | 01010-D1220 | BOLT | 2001- | |
| 13 | 01643-71232 | WASHER | 2001- | |
| 14 | 56B-92-22140 | COVER | 2001- | |
| 15 | 01010-D1635 | BOLT | 2001- | |
| 16 | 01643-71645 | WASHER | 2001- | |
| 17 | 09415-03614 | CAP | 2001- | |
| 18 | 56D-46-21440 | COVER | 2001- | |
| 19 | 01010-81230 | BOLT | 2001- | |
| 20 | 01643-31232 | WASHER | 2001- |
