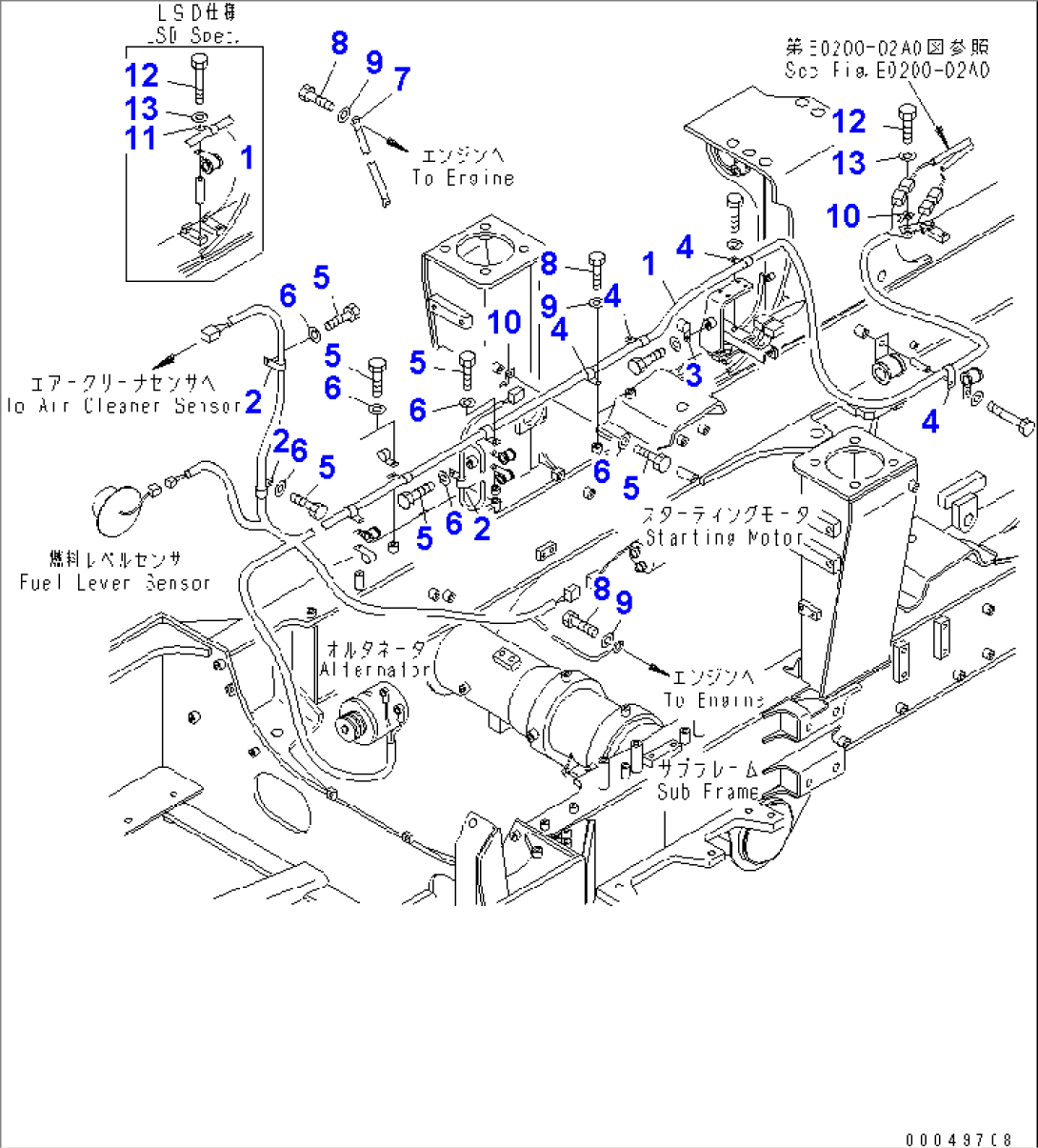

FRONT FRAME ELECTRICAL (FRONT HARNESS)(#2001-2206)
Komatsu HM350-2 S/N 2001-2218 (ECOT3) · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-06-23421 | WIRING HARNESS | 2001-2206 | |
| 2 | 04434-50612 | CLIP | 2001-2206 | |
| 3 | 04434-51012 | CLIP | 2001-2206 | |
| 4 | 04434-51412 | CLIP | 2001-2206 | |
| 5 | 01010-81016 | BOLT | 2001-2206 | |
| 6 | 01643-31032 | WASHER | 2001-2206 | |
| 7 | 08028-45040 | CABLE, GROUND | 2001-@ | |
| 8 | 01010-81016 | BOLT | 2001-2206 | |
| 9 | 01643-31032 | WASHER | 2001-2206 | |
| 10 | 08193-21012 | CLIP | 2001-@ | |
| 11 | 04434-51212 | CLIP | 2001-2206 | |
| 12 | 01010-81020 | BOLT | 2001-@ | |
| 13 | 01643-31032 | WASHER | 2001-@ |
