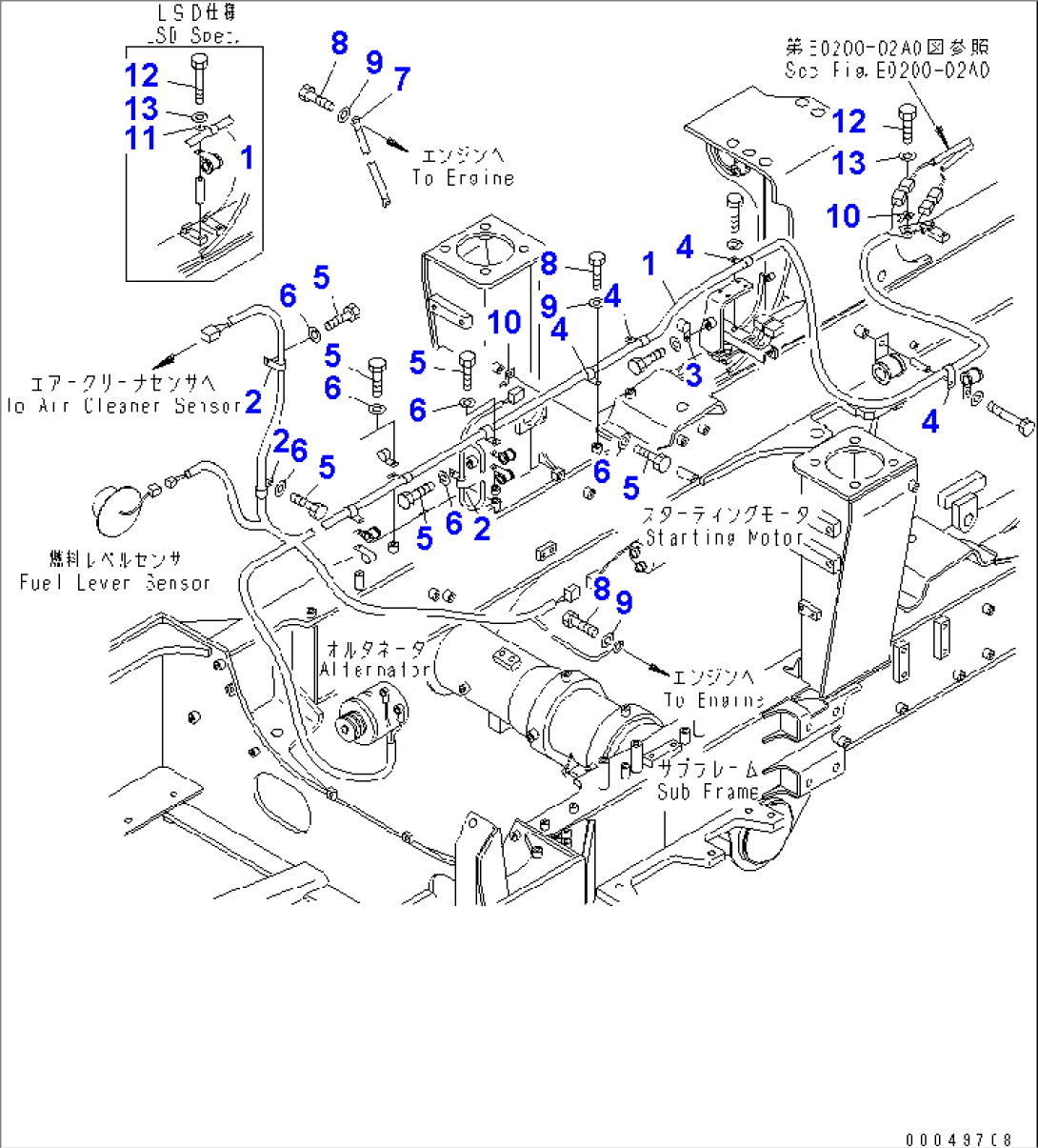

FRONT FRAME ELECTRICAL (FRONT HARNESS)(#2001-2461)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-23421WIRING HARNESS2001-2461
204434-50612CLIP2001-2461
304434-51012CLIP2001-2461
404434-51412CLIP2001-2461
501010-81016BOLT2001-2461
601643-31032WASHER2001-2461
708028-45040CABLE, GROUND2001-@
801010-81016BOLT2001-2461
901643-31032WASHER2001-2461
1008193-21012CLIP2001-@
1104434-51212CLIP2001-2461
1201010-81020BOLT2001-@
1301643-31032WASHER2001-@
