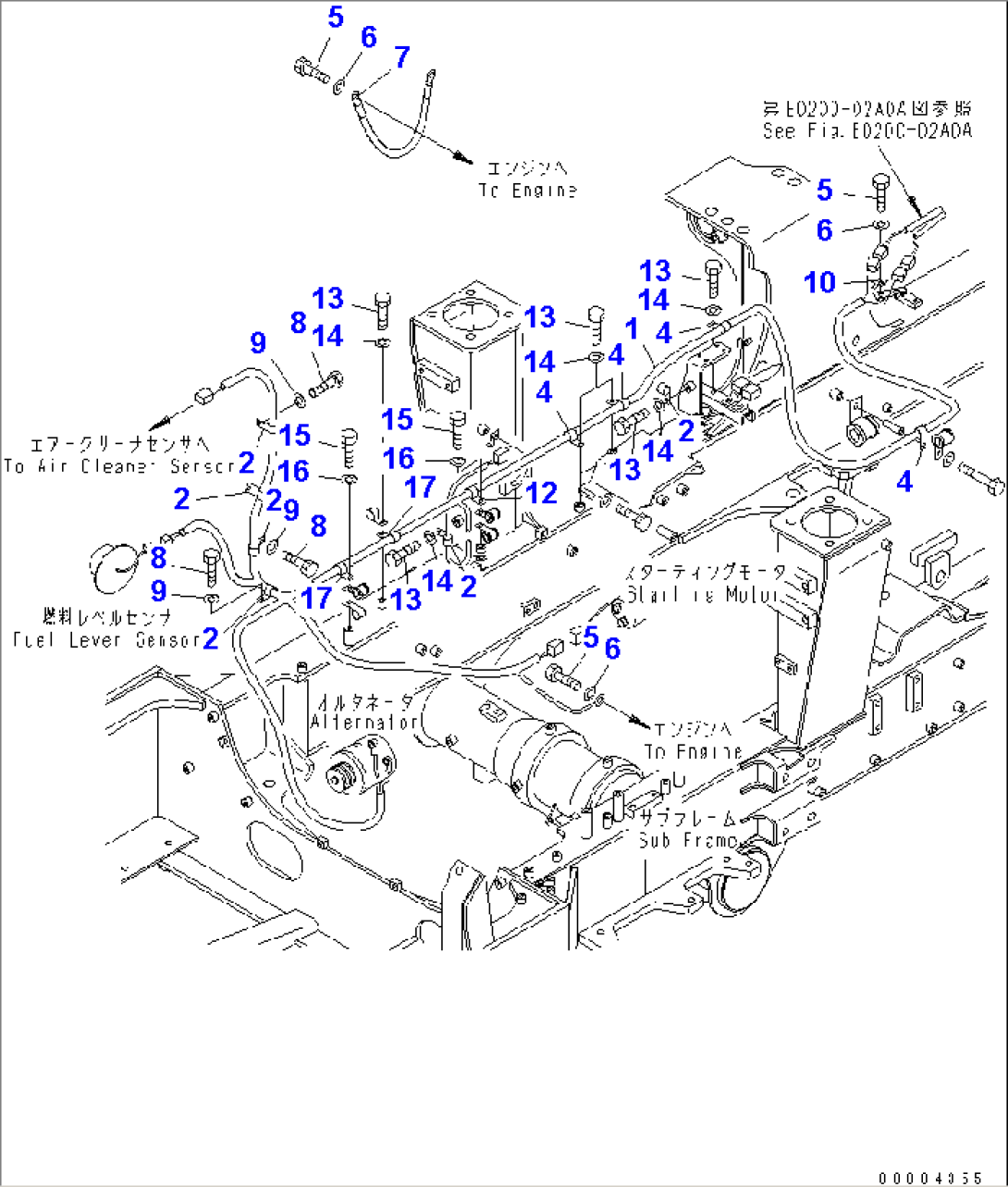

FRONT FRAME ELECTRICAL (FRONT HARNESS)(#2462-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-27190WIRING HARNESS2462-
204434-51010CLIP2462-
404434-51610CLIP2462-
501010-81016BOLT2462-
601643-31032WASHER2462-
708028-45040CABLE, GROUND2001-
801010-81020BOLT2462-
901643-31032WASHER2462-
1008193-21012CLIP2462-
1204434-51610CLIP2462-
1301010-81020BOLT2001-
1401643-31032WASHER2001-
1501010-81025BOLT2001-
1601643-31032WASHER2001-
1704434-51610CLIP2001-
