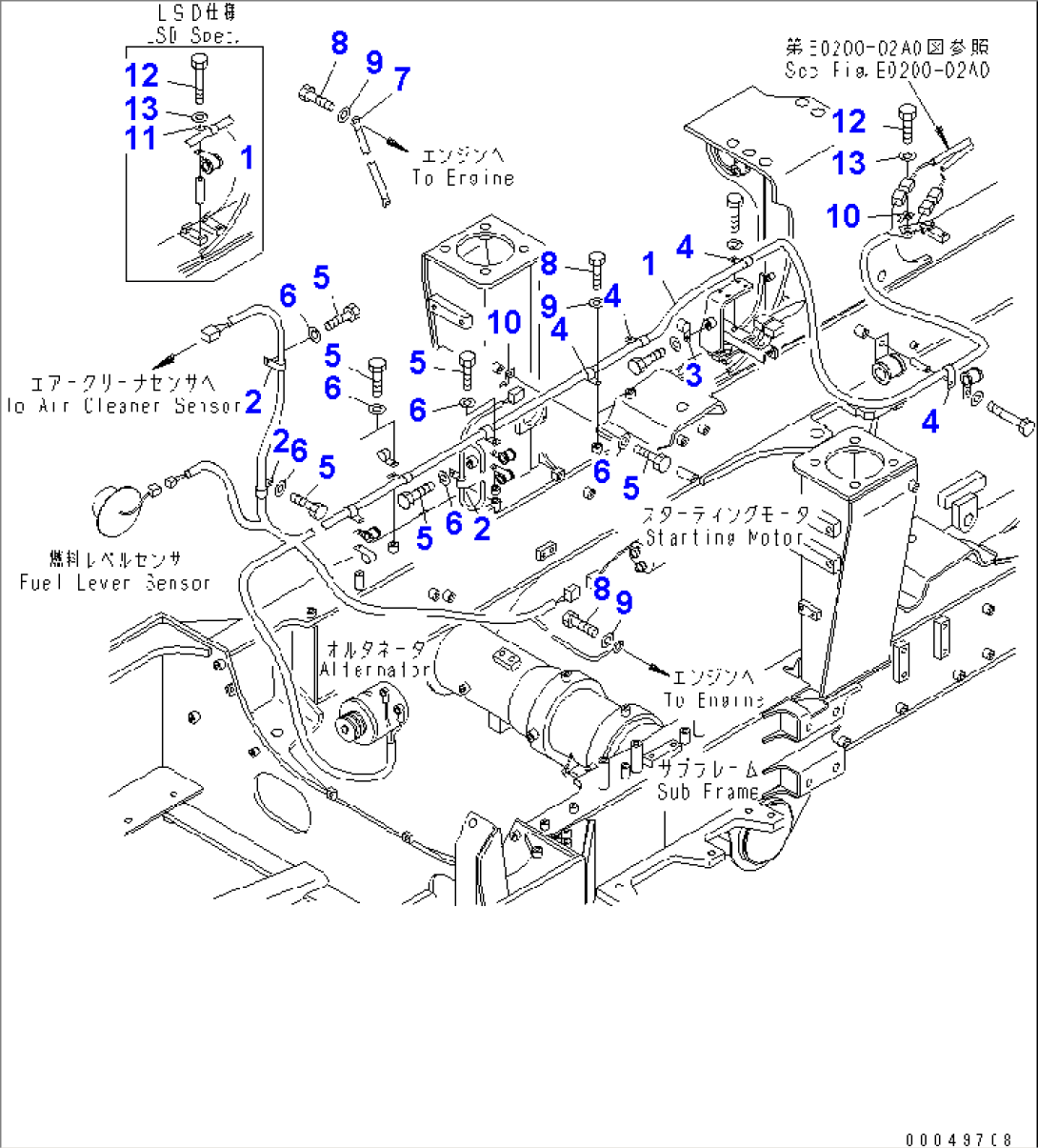

FRONT FRAME ELECTRICAL (FRONT HARNESS)(#7001-7011)

Komatsu HM400-2R S/N 7001-7078 · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-23421WIRING HARNESS7001-7011
204434-50612CLIP7001-7011
304434-51012CLIP7001-7011
404434-51412CLIP7001-7011
501010-81016BOLT7001-7011
601643-31032WASHER7001-7011
708028-45040CABLE, GROUND7001-@
801010-81016BOLT7001-7011
901643-31032WASHER7001-7011
1008193-21012CLIP7001-@
1104434-51212CLIP7001-7011
1201010-81020BOLT7001-@
1301643-31032WASHER7001-@
