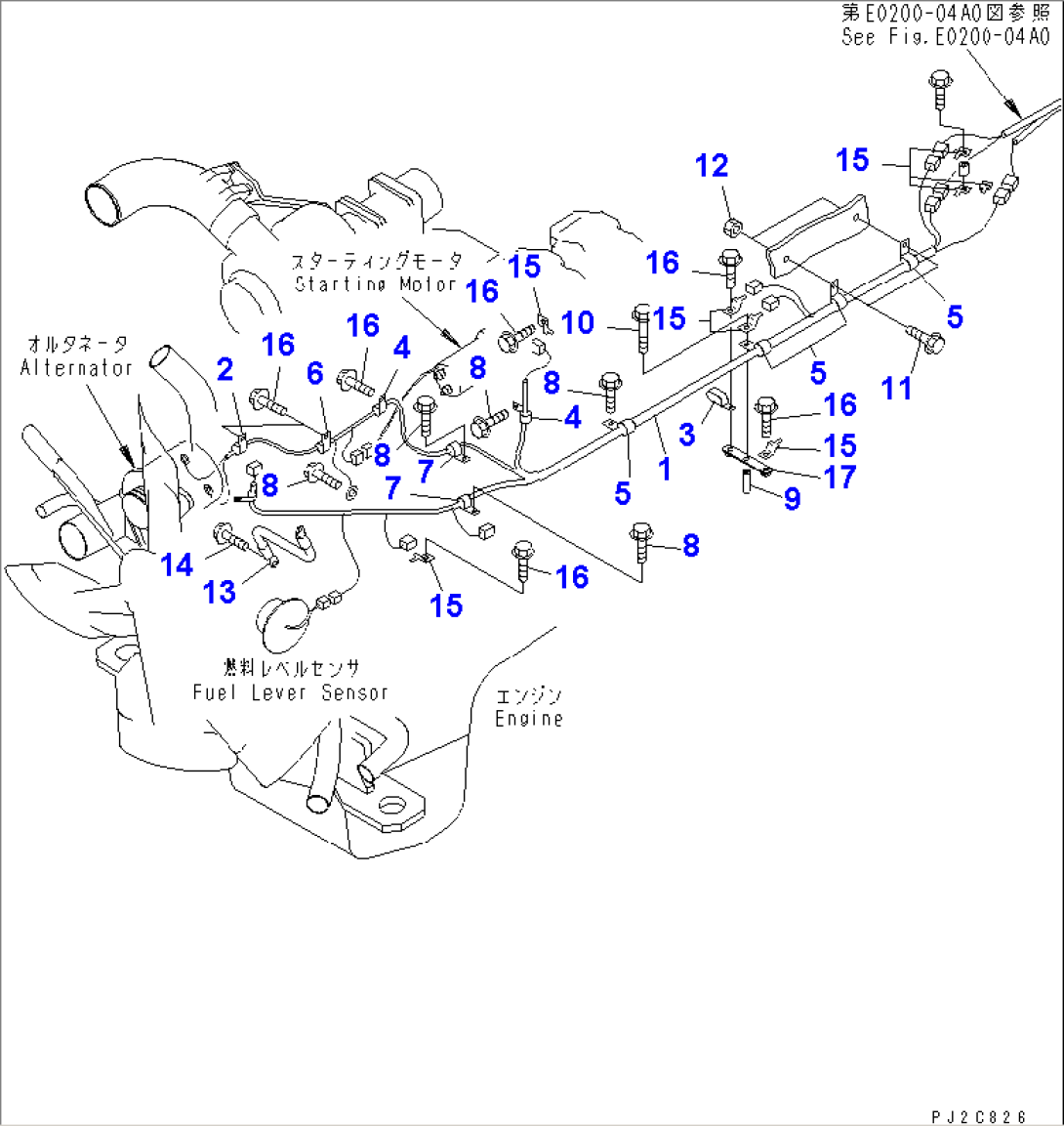

FRONT FRAME ELECTRICAL (HARNESS, R.H. SIDE)(#1020-)

Komatsu HM400-1 S/N 1001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-13421WIRING HARNESS1001-
208036-00614CLIP1020-
304435-50810CLIP1020-
408036-01014CLIP1020-
508036-01814CLIP1020-
608036-00814CLIP1020-
708036-01414CLIP1020-
801435-01016BOLT1020-
922T-61-11370SPACER1001-
1001435-01065BOLT1001-
1101435-01025BOLT1001-
1201580-01008NUT1001-
1308028-45040CABLE1020-
1401435-01016BOLT1020-
1508193-21012CLIP1020-
1601435-01016BOLT1020-
1756B-06-11191PLATE1020-
