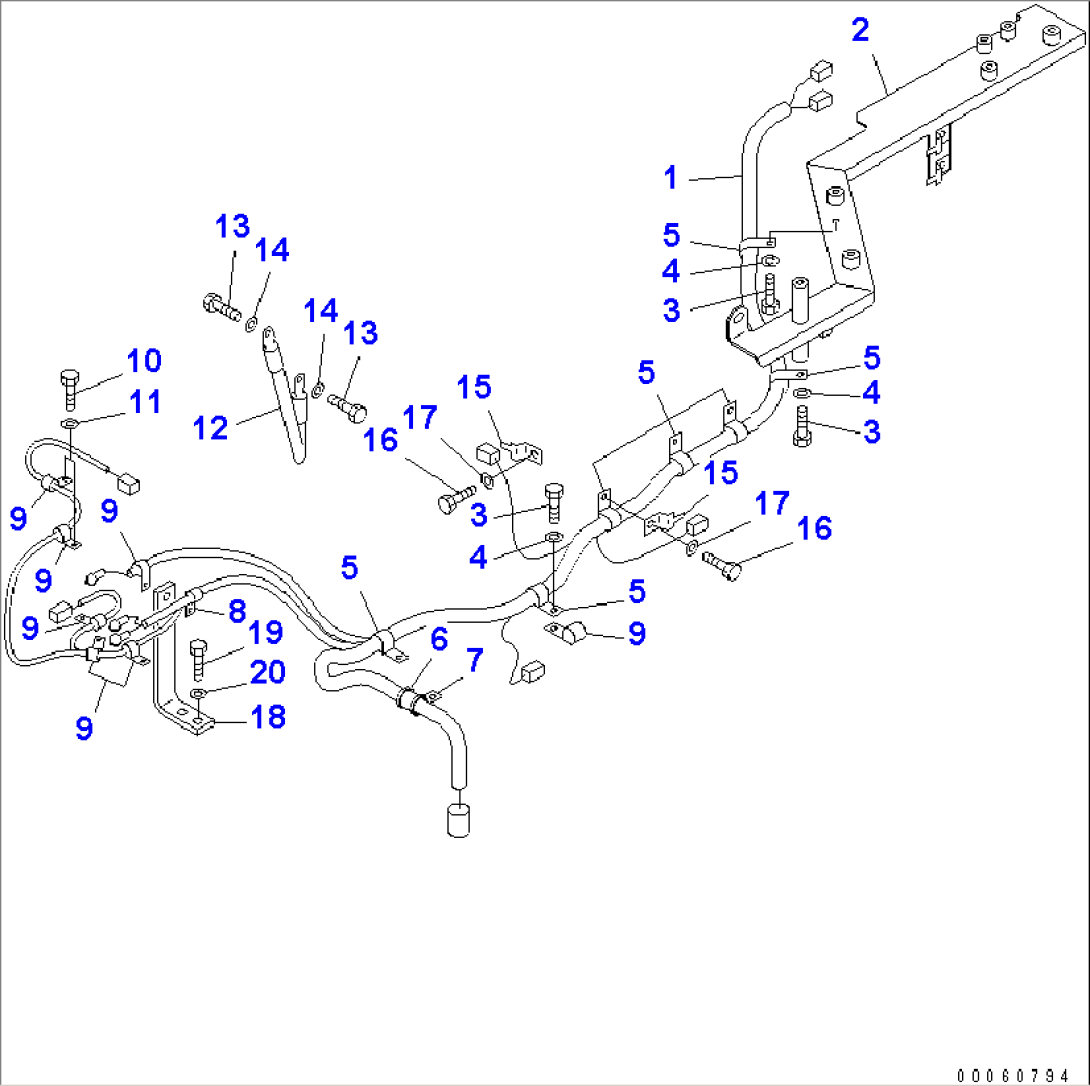

FRONT FRAME ELECTRICAL (HARNESS, R.H.)(#2001-2723)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-06-23424WIRING HARNESS2001-@
256D-06-21151BRACKET2001-@
301010-81020BOLT2001-@
401643-31032WASHER2001-@
504434-51810CLIP2001-@
607095-20213CUSHION2001-2723
704434-51910CLIP2001-2723
804434-51410CLIP2001-@
904434-51012CLIP2001-@
1001010-81016BOLT2001-@
1101643-31032WASHER2001-@
1208028-35035WIRE2001-@
1301010-81016BOLT2001-@
1401643-31032WASHER2001-@
1508193-21012CLIP2001-@
1601010-81016BOLT2001-@
1701643-31032WASHER2001-@
18426-62-12681BRACKET2001-@
1901010-81025BOLT2001-@
2001643-31032WASHER2001-@
